Keys to the Oracle Cloud

第2回:【MICRO DATA編】
Oracle CloudのスタートアップおよびIaaSレイヤの実装①(Proxyエリア)

大塚紳一郎, 2019年10月

著者紹介

大塚 紳一郎(おおつか しんいちろう)

2003年、株式会社野村総合研究所に新卒で入社。ミッションクリティカルシステムにおけるOracle Databaseの構築、運用、コンサルティングに関して15年以上の経験を持つ。毎年サンフランシスコで開催される世界最大のテクノロジーイベント「Oracle OpenWorld」を含む各種イベントでの講演多数。Autonomous DatabaseがGAされた年にOracle ACE Associateになれたことに運命を感じており、Oracleデータベース管理者の今後のロールモデルの構築に携わりたいと考え日々活動中。最新の登壇タイトルは「Boosting your career through Oracle Cloud Infrastructure 2018 Certified Architect Associate.」
‐ NRI認定ITアーキテクト

  • Oracle ACE Associate
  • Oracle MASTER Platinum10g,11g,12c(Platinum of the year 2016 in Japan)
  • Oracle MASTER Cloud Oracle Database Cloud Service
  • Oracle MASTER Cloud Oracle Java Cloud Service
  • Oracle Cloud Infrastructure 2018 Certified Architect Associate
  • これからの内容はOracle Cloud Infrastructure (以下OCI)のサービスを前提としたものです。
  • 検証時点(2019年3月末)のOCIのサービス内容に基づいて記載しているため、内容が一部異なる場合があります。
  • 最新の情報については公式Webサイトをご確認頂きたく思います。
  • 本連載は私個人の理解に基づいており、事実と異なる可能性があることをご了承いただきたく思います。

こんにちは、NRIの大塚です。今回はMICRO DATA領域の連載2回目です。

Oracle Blockchain Platform

テーマとするPaaSはOracle Blockchain Platform Cloud Serviceです。今回からOracle Cloudの実装方法を紹介していきます。Proxyエリアの構築をまずはじめに行いたいと思います。

Oracle Cloudのスタートアップ

1.Oracle Cloudでの実装を始める前に

Oracle Cloudの操作は管理コンソールを用いて行います。ログインに際してテナント名を取得する必要があります。テナント名とは、OCIを契約したり、無料トライアルを申し込んだ際に払いだされる一意のIDのことです。

Oracle Cloud 管理コンソールへのSign up準備方法を3つ紹介します。

  • ① 無料トライアルでのOracle Cloudサービスの使用
  • ② 担当の営業さんやOracle Digital(https://www.oracle.com/jp/contact-us/overview/)に相談。
    Oracle Digitalはフリーダイヤルによる電話での相談窓口※やWebフォームによる窓口、そしてチャットによる相談を行うことができ、オラクルの製品やクラウドサービス導入に関して丁寧な支援が受けられます。
    ※0120-155-096
     受付時間 月~金 9:00-12:00 / 13:00-17:00(祝日および年末年始休業日を除く)
  • ③ Oracle Cloudの公式Webサイトからの契約

Oracle Cloud管理コンソールへのSign up

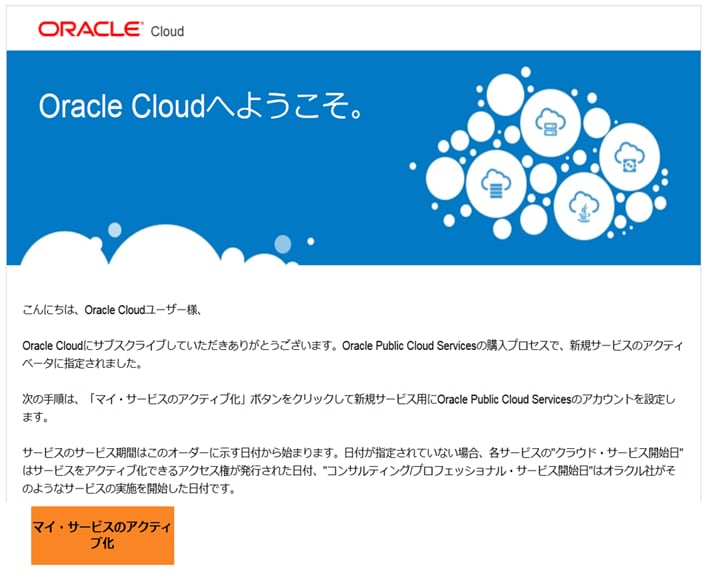

筆者は前述の②にて準備をしました。申し込みを行い、準備が完了するとメールが届きます(下図参照)そのメールにある「マイ・サービスのアクティブ化」を押下し、Oracle Cloud管理コンソールSign upへの準備を進めていきます。

ここでは以下の設定を行います。

ここでは以下の設定を行います。

テナント名(クラウド・アカウント名) 新規の名称を命名します
デフォルトのデータ・リージョン名 筆者は北アメリカを選択。Ashburnにて今回の連載の実装を行います
最新の提供リージョンの情報は以下を参照してください
https://cloud.oracle.com/data-regions
テナント管理者の登録 正当性が担保されたデータをブロックチェーンネットワークに参加することで共有することができます。

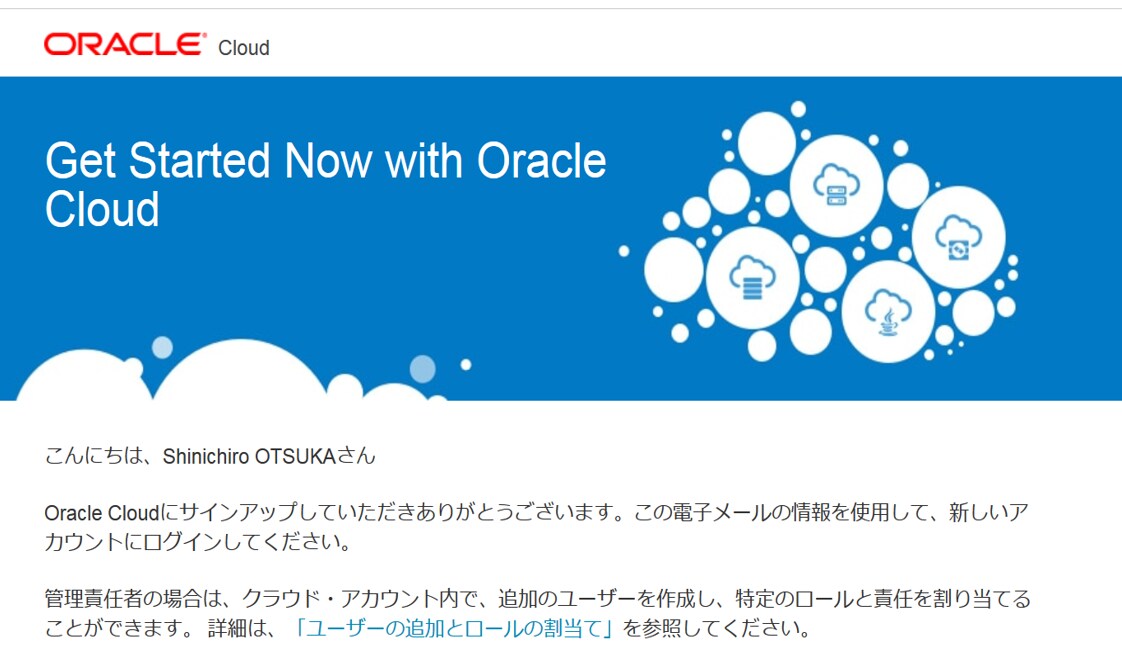

前述の管理者宛に以下のような電子メールが届き、準備は完了です。

準備は完了です

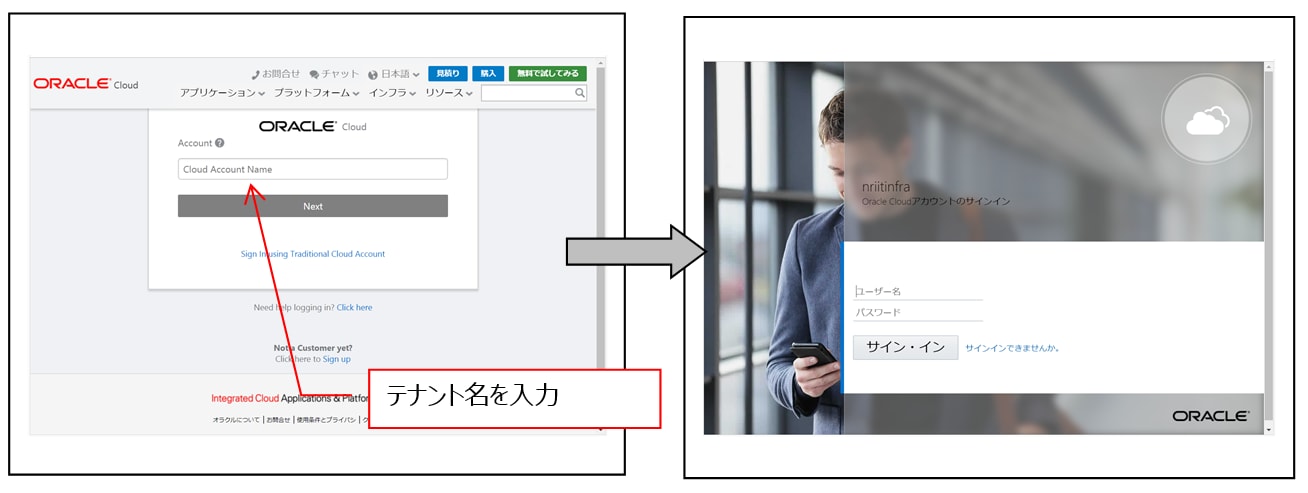

早速Oracle Cloud管理コンソールへログインしてみましょう。URLは以下です。
https://cloud.oracle.com/ja_JP/sign-in

Oracle Cloud

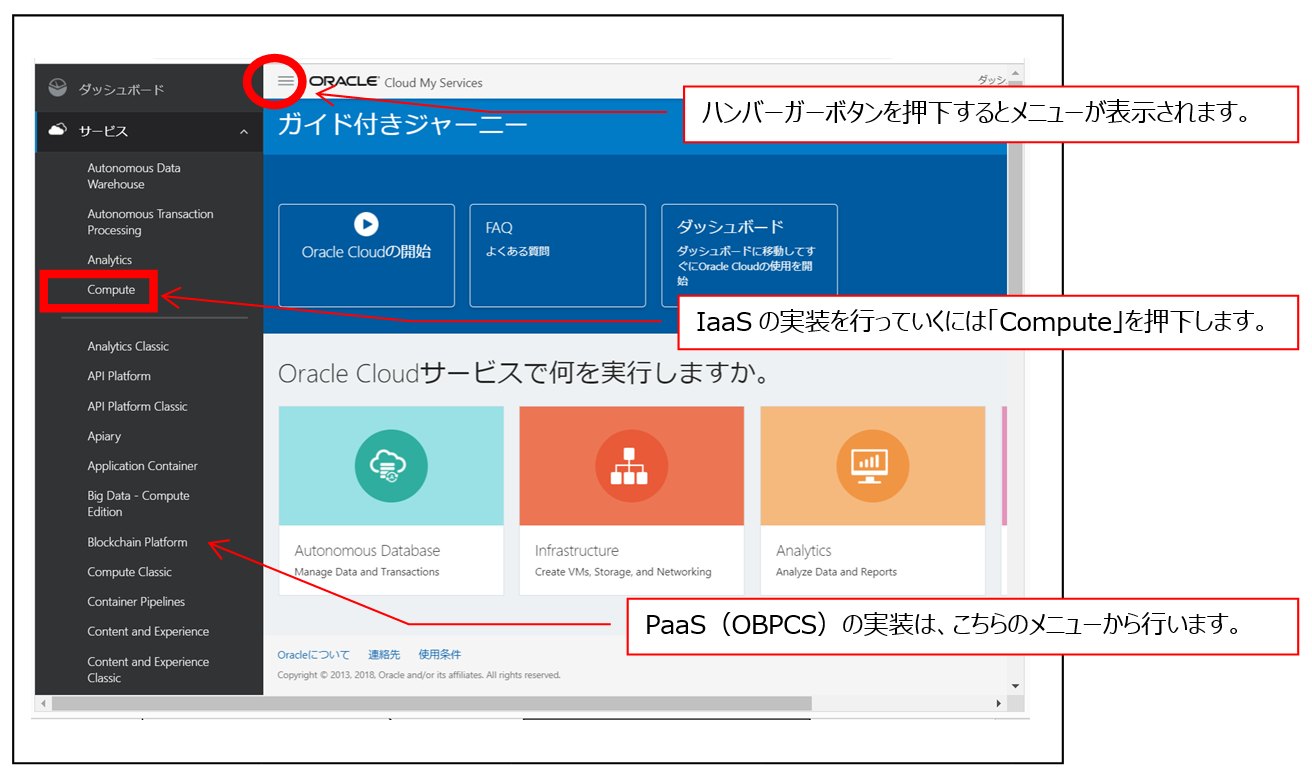

これからOracle Cloud管理コンソールを活用して実装をしていきます。IaaS+PaaSによるシステムを構築する際には、まずIaaSレイヤから実装をしていきます。ですので、下図のとおり「Compute」を押下してください。

Oracle Cloud

IaaSレイヤの実装①(Proxyエリア)

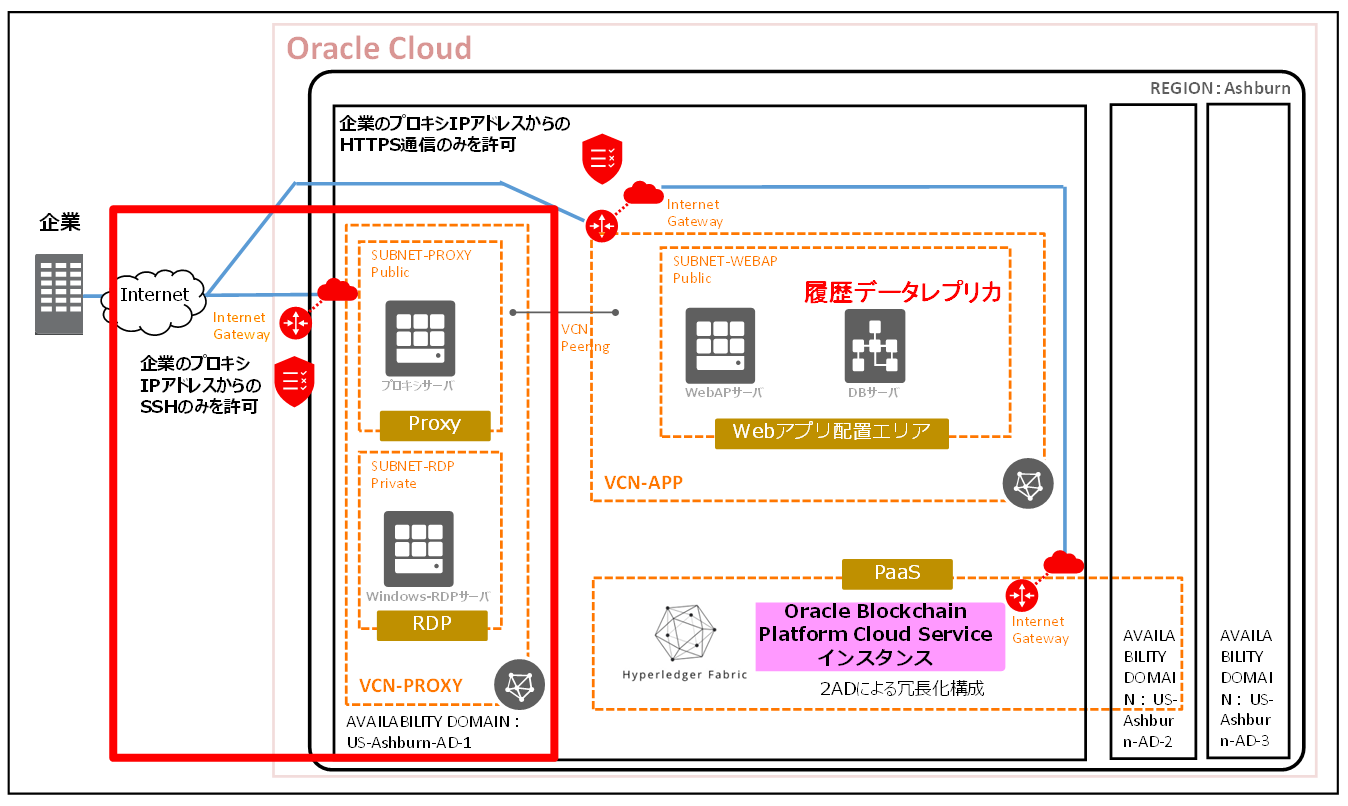

それでは、いよいよ実装に入っていきます。今回作成するのは図中赤枠(Proxyエリア)の部分です。

Oracle Cloud

実装手順は以下の6ステップとなります。

  • Step1:コンパートメントの作成
  • Step2:仮想クラウド・ネットワーク(VCN)の作成
  • Step3:Subnetの作成- Step3:Subnetの作成
  • Step4:Security Listの設定
  • Step5:Internet Gatewayの設定
  • Step6:プロキシサーバインスタンスの作成

それでは、さっそく始めたいと思います。

1.コンパートメントの作成

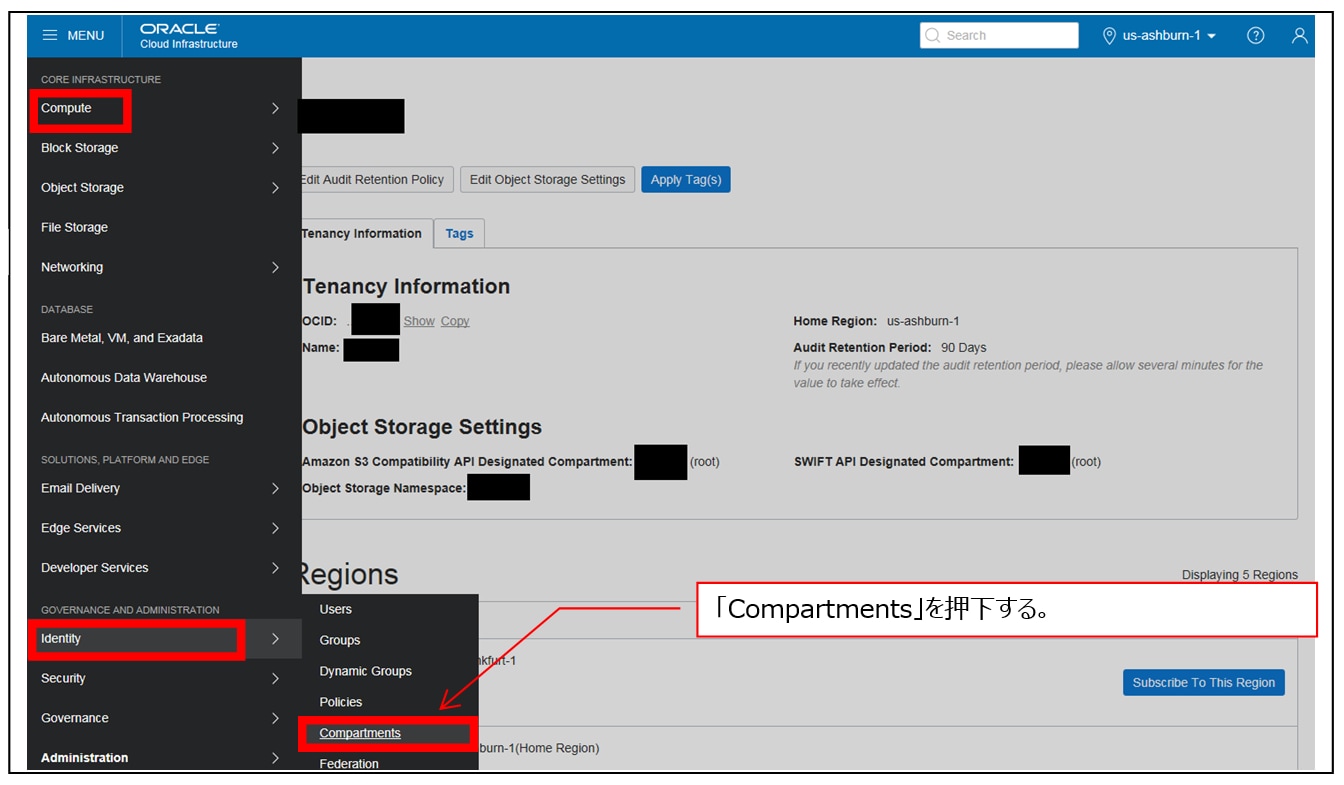

まずは、これから作成するクラウド・リソースを格納していくコンパートメントを作成する必要があります。 皆さんは現在Oracle Cloudの管理コンソールにログイン後、ハンバーガーボタンから「Compute」を押下し、Oracle Cloud Infrastructureの画面にいるかと思います(前章からの続きですので)コンパートメントの作成は「MENU」→「Identity」→「Compartments」の順で押下して作成画面を表示します。

Oracle Cloud

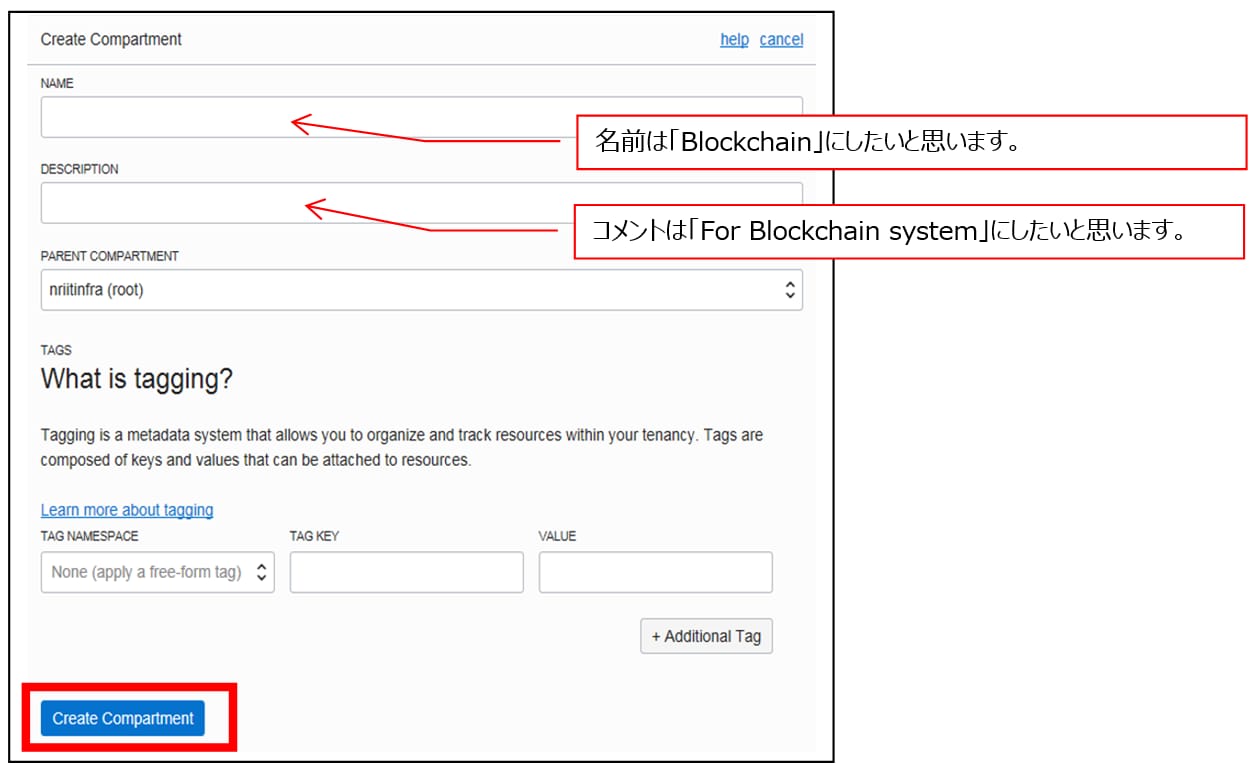

コンパートメント作成画面にて、さっそく値を入力していきましょう。

Oracle Cloud

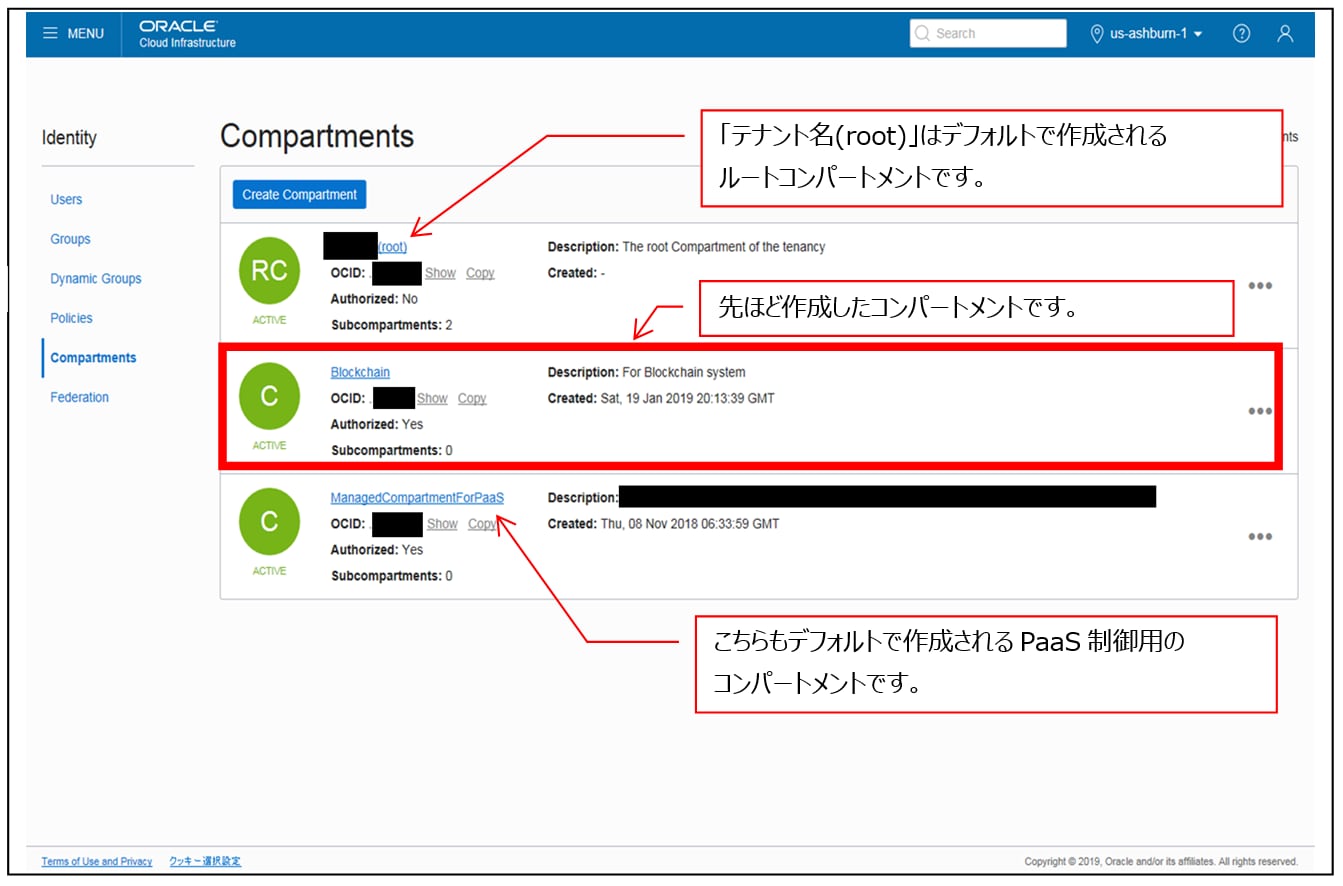

「Create compartment」ボタンを押下すると、すぐに作成されます。

これから作成するクラウド・リソースは、すべて「Blockchain」コンパートメントに関連付けていきます。

Oracle Cloud

2.仮想クラウド・ネットワーク(VCN)の作成

次にVCNを作成したいと思います。

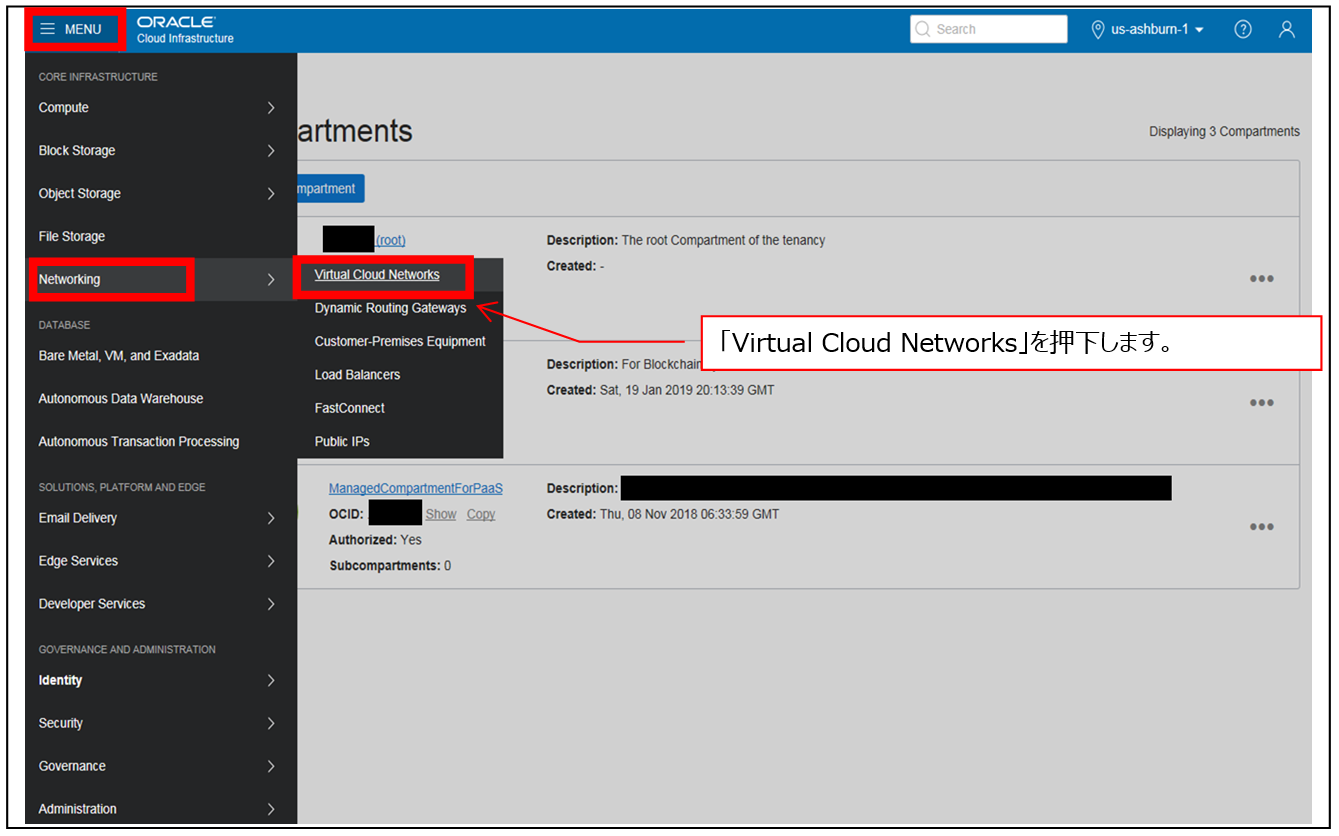

VCNの作成は「MENU」→「Networking」→「Virtual Cloud Networks」の順で押下して作成画面を表示します。

VCN

VCN作成画面にて、さっそく値を入力していきましょう。

VCN

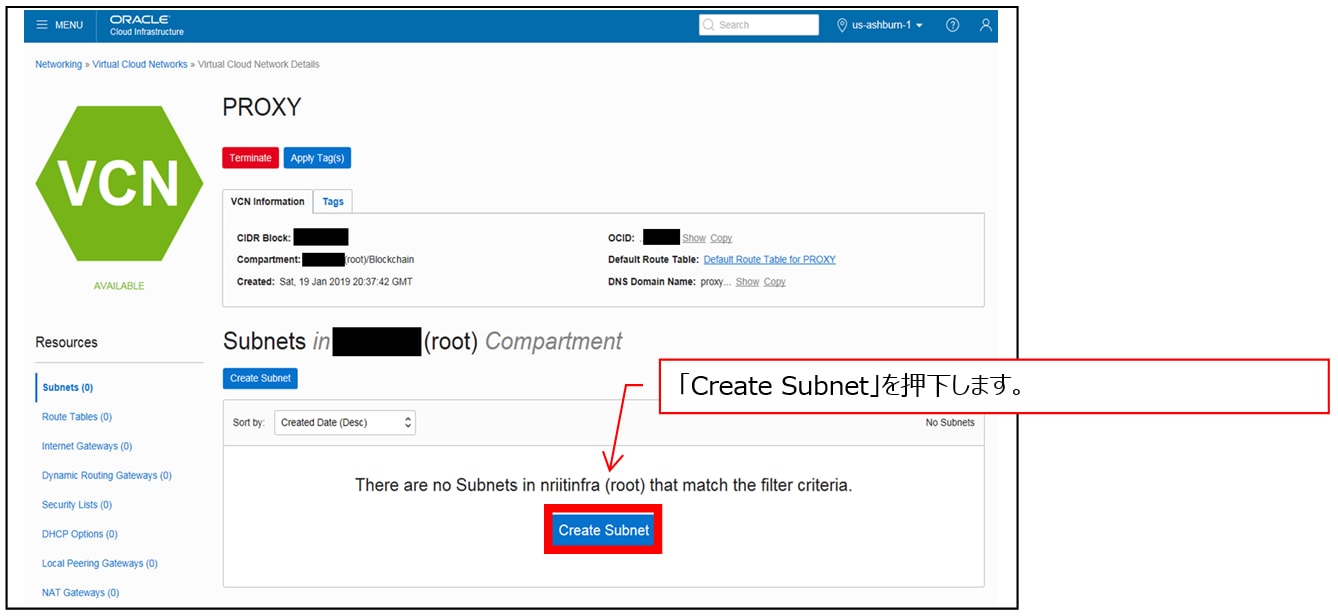

VCNが作成されました。続いてプロキシサーバを配置するためのSubnetを作成します。

VCN

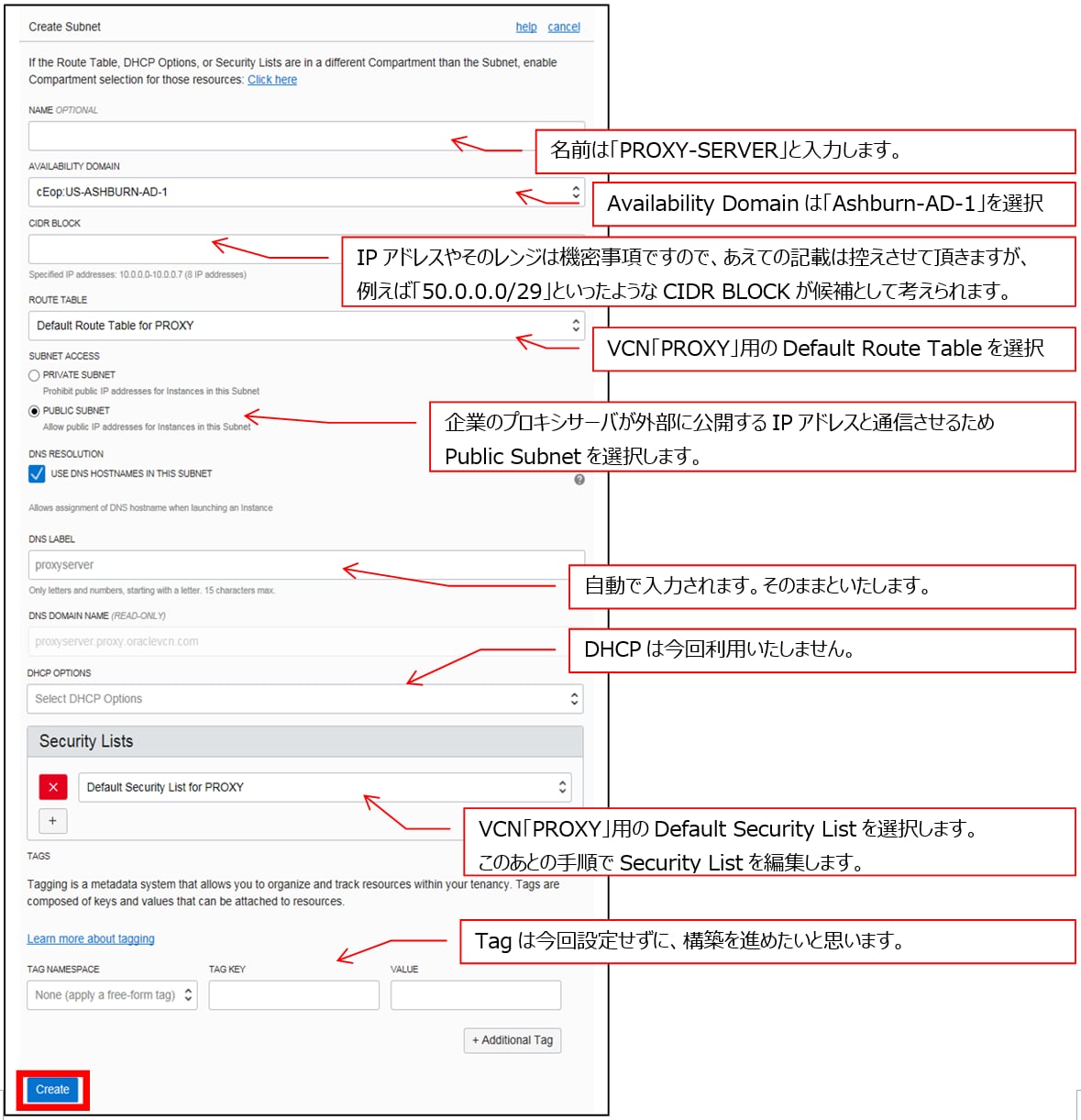

3.Subnetの作成

Subnetの作成

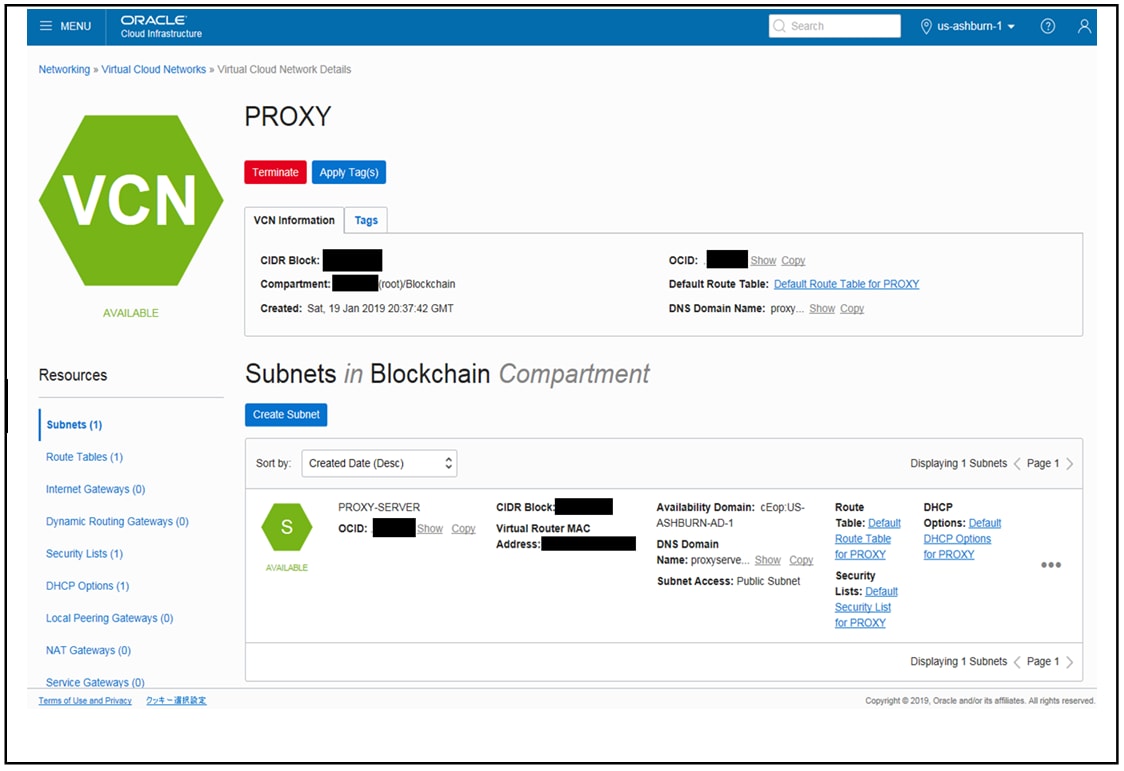

「Create」を押下すると、すぐに作成されます。

「Create」

4.Security Listの設定

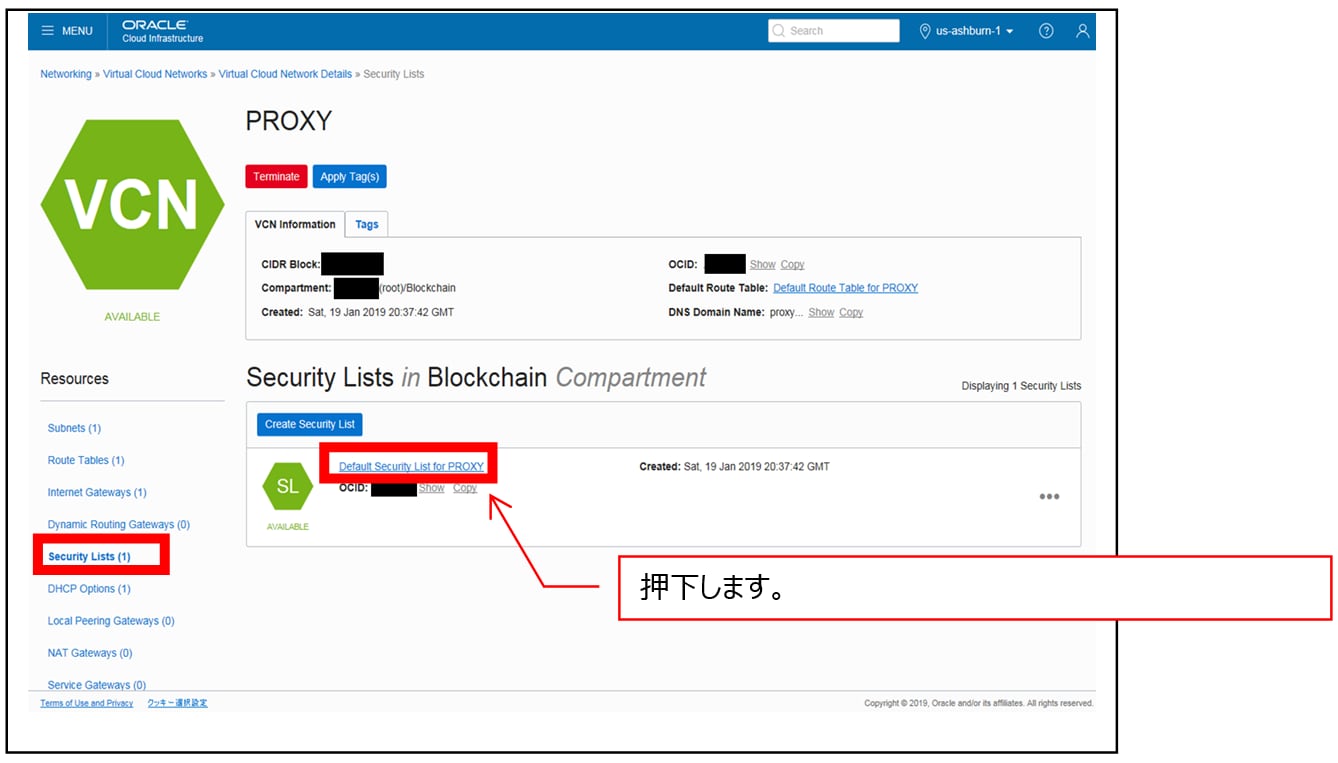

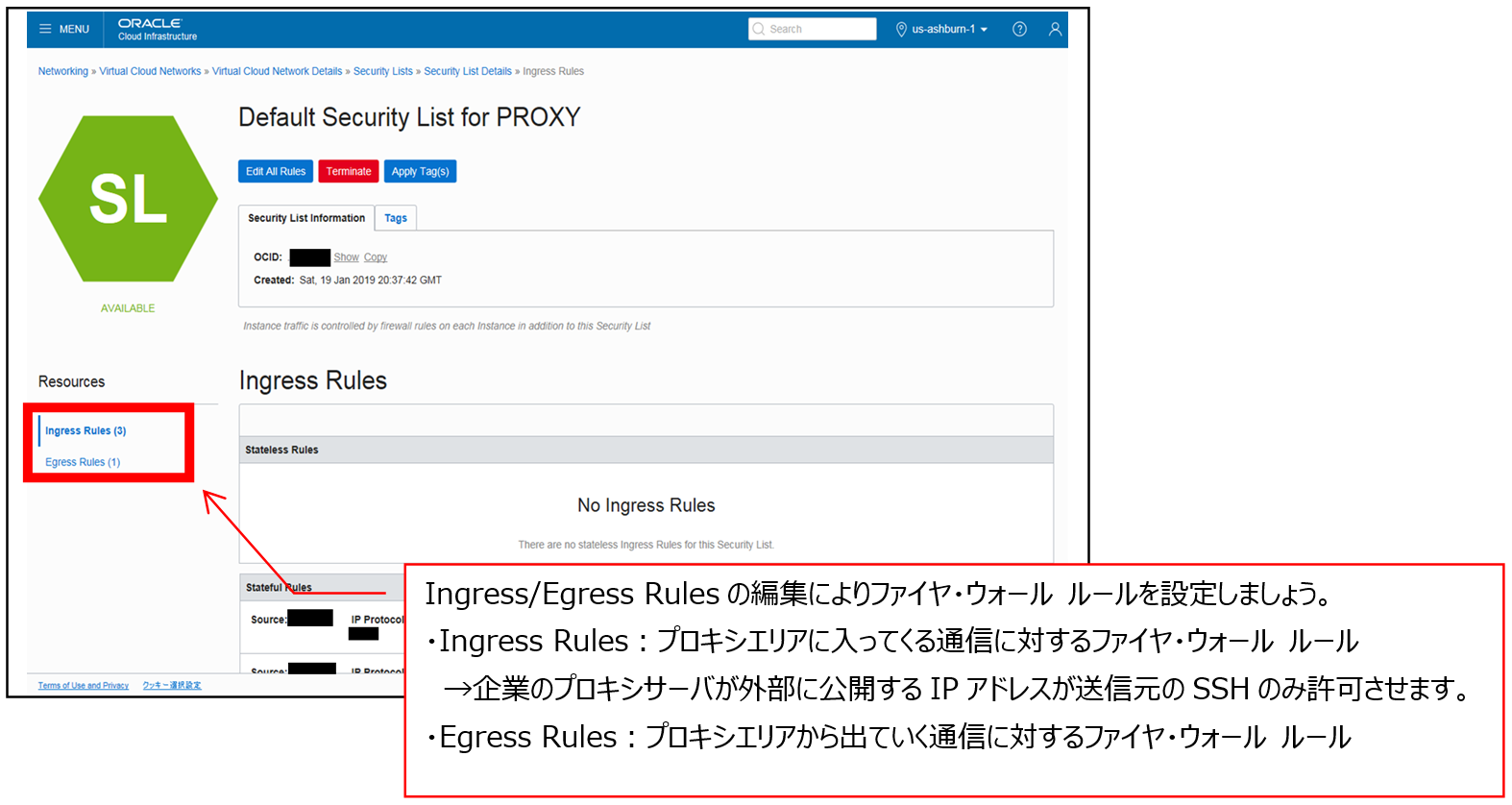

図中のSecurity Listsを押下しましょう。

図中のSecurity Listsを押下しましょう 図中のSecurity Listsを押下しましょう 図中のSecurity Listsを押下しましょう

Ping疎通確認のためのICPMなど、デフォルトルールの削除も忘れずに行ってください。 最終的な設定を画像化しておきます。

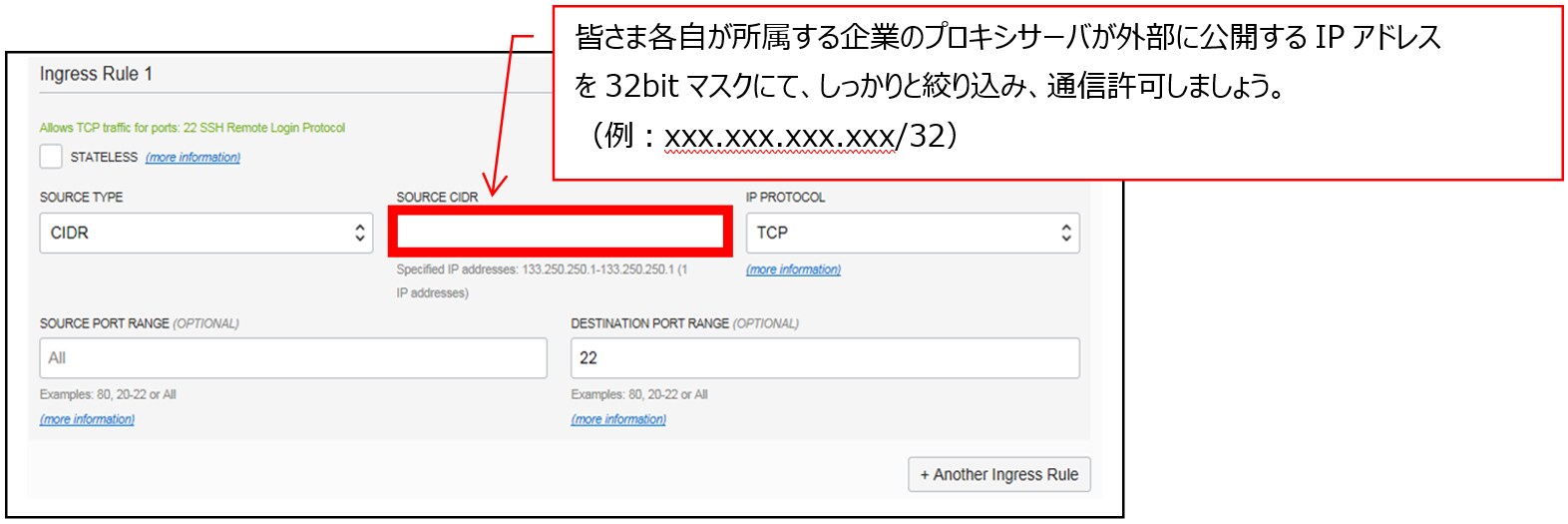

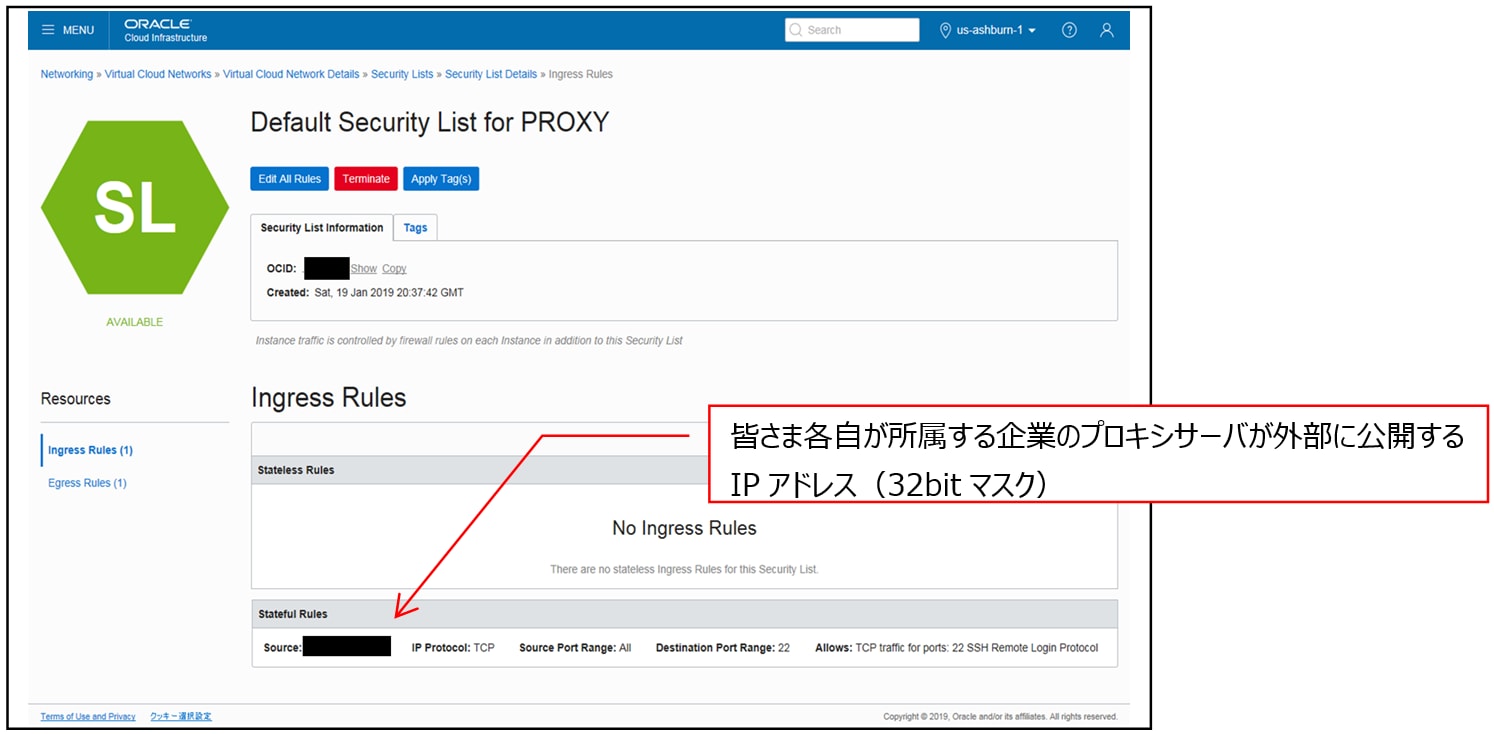

  • Ingress RulesIngress Rule

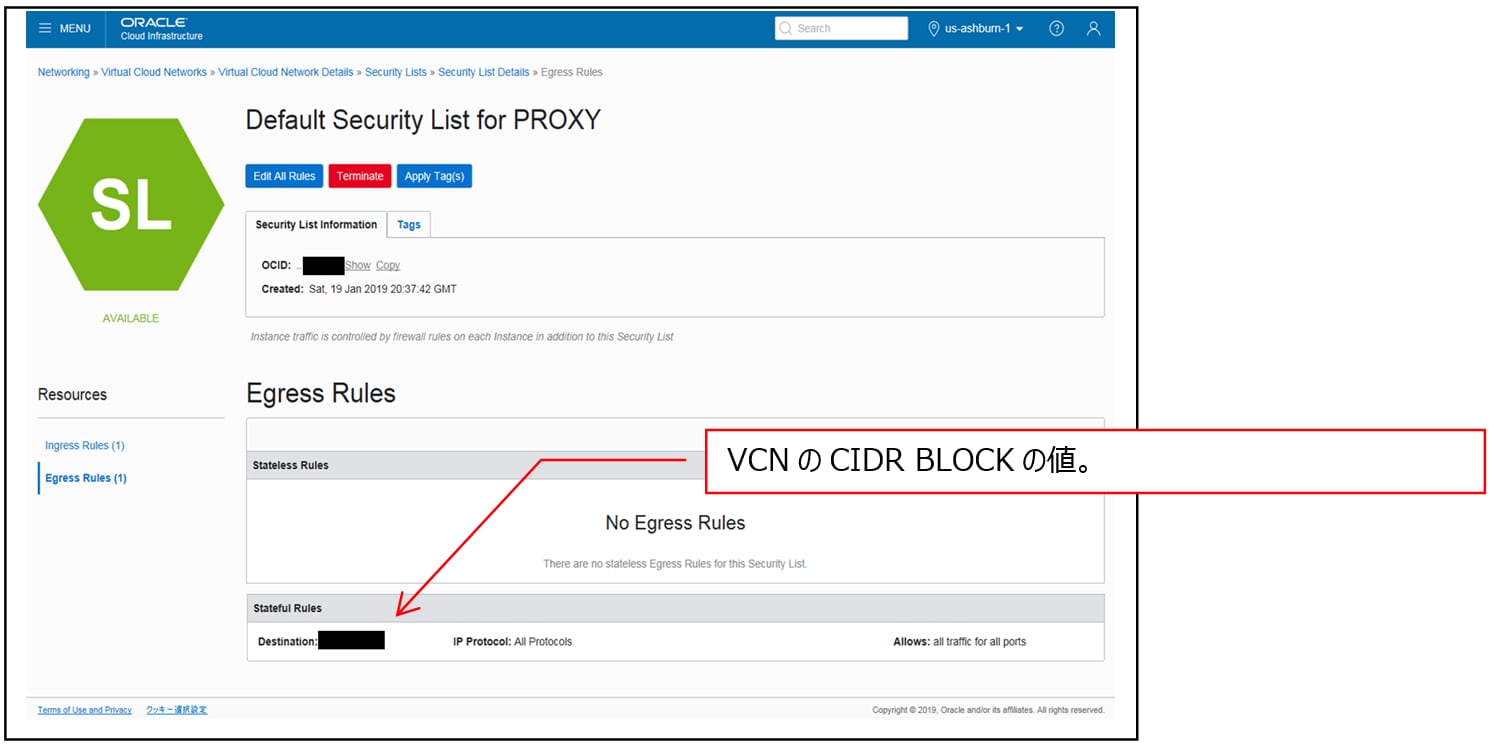

  • Egress RulesEgress Rules

5 Internet Gatewayの設定

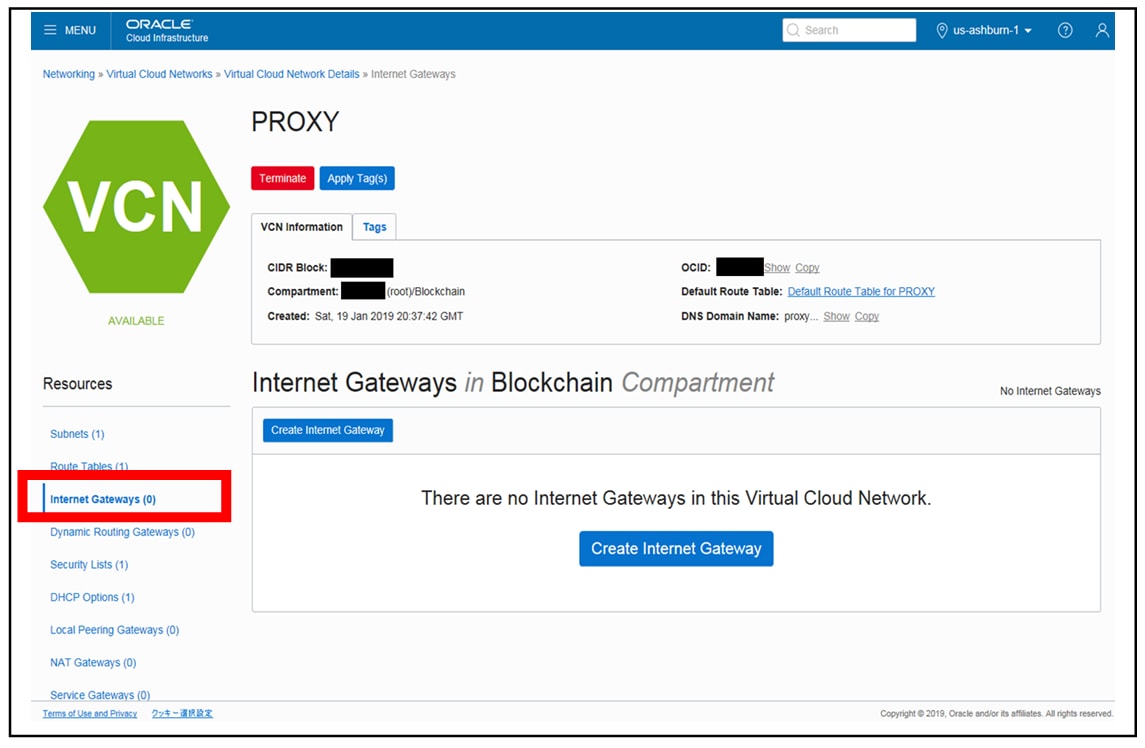

図中のInternet Gatewaysを押下しましょう。

図中のInternet Gatewaysを押下しましょう

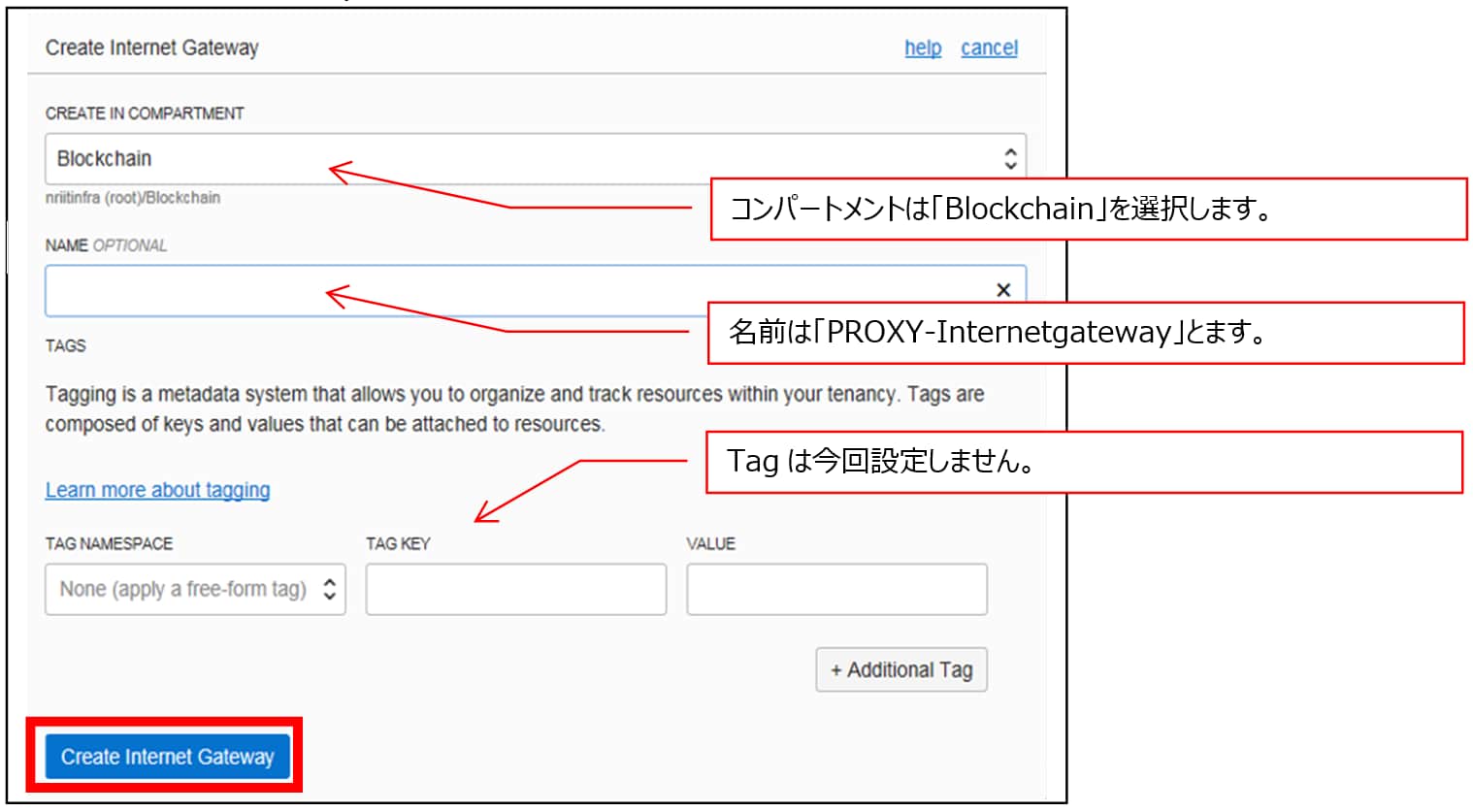

では、Internet Gateway作成画面において値を入力してきましょう。

Internet Gateway

これで作成されます。次に、作成したInternet GatewayをVCNに接続します。

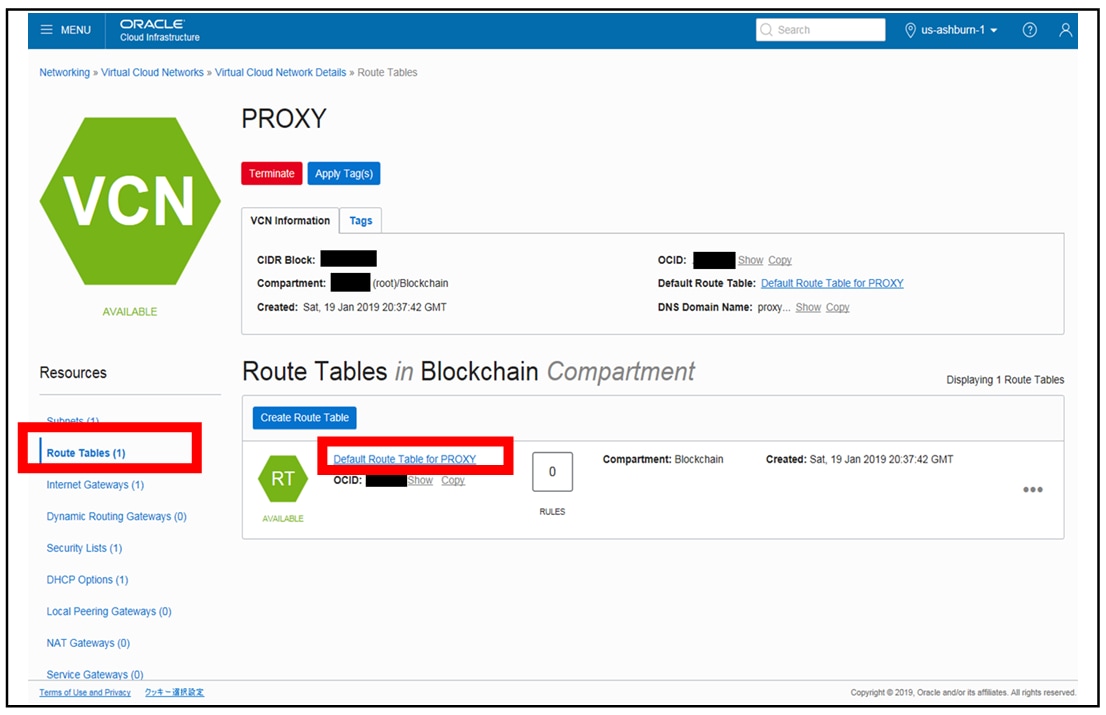

「Route Tables」を押下してください。

「Route Tables」

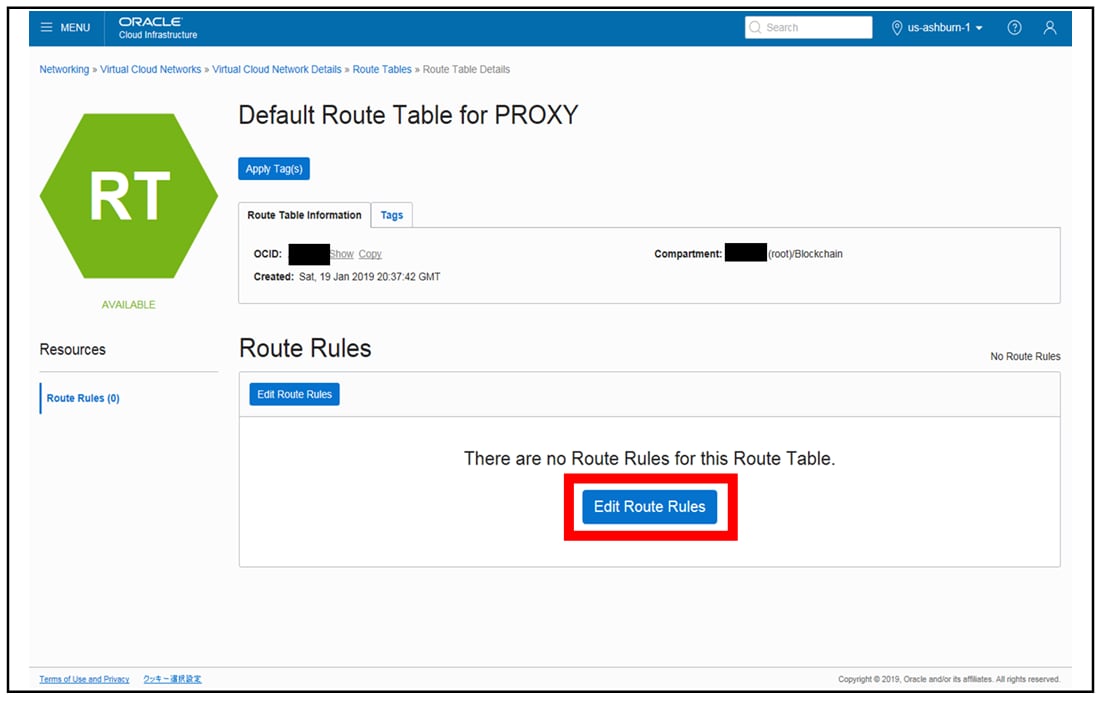

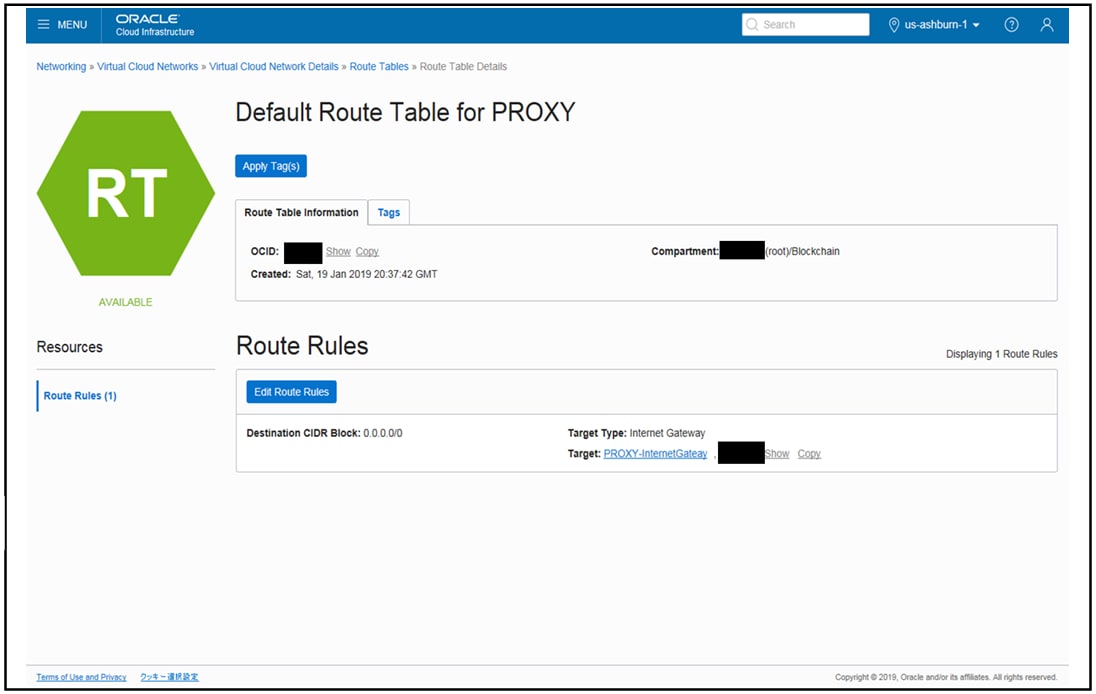

次に「Default Route Table for PROXY」を押下してください。

Default Route Table

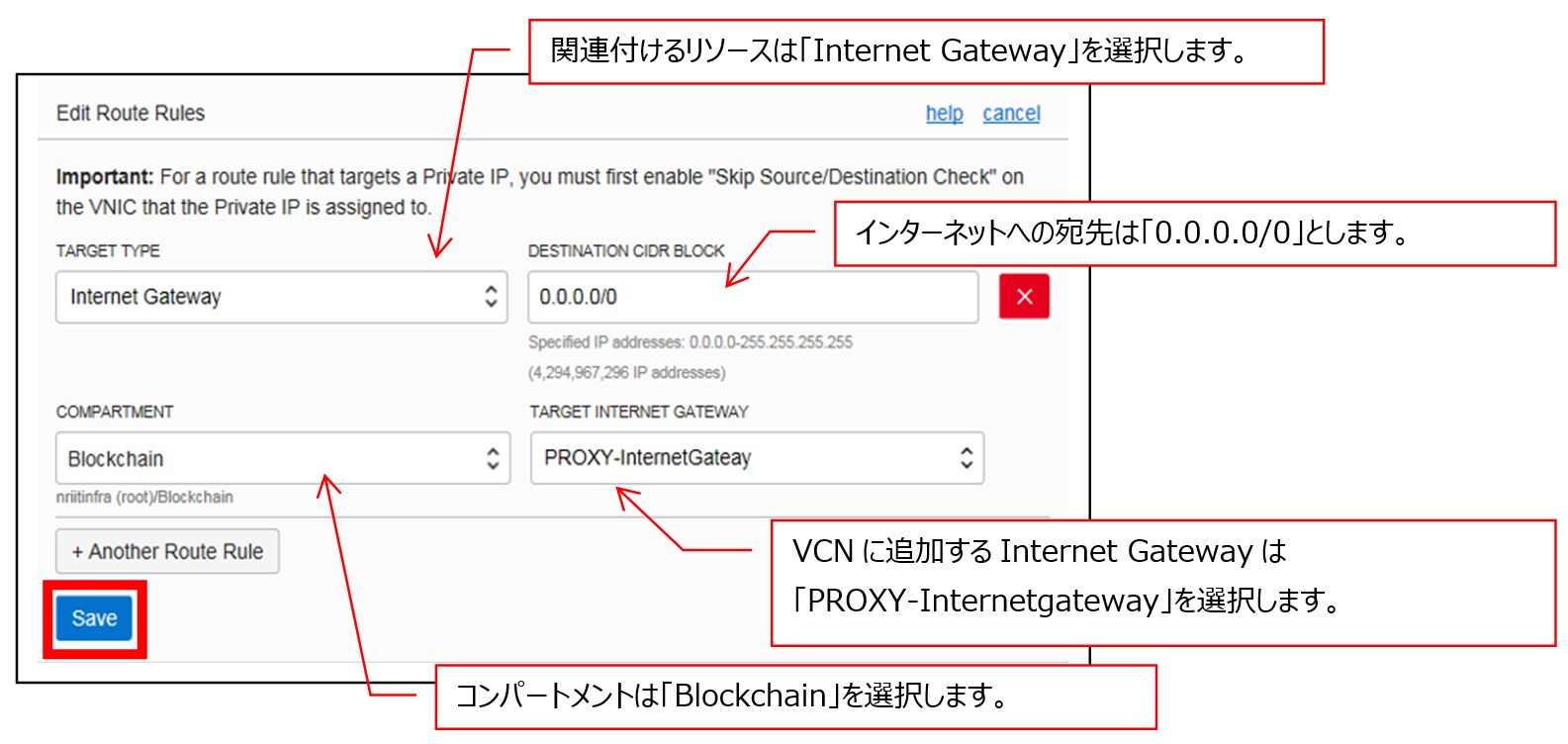

Route Tablesを編集します。

Route Tables

「Save」を押下します。

Route Tables

6. プロキシサーバインスタンスの作成

実装手順は以下の3ステップとなります。

  • Step1:鍵の準備
  • Step2:プロキシサーバインスタンスの作成
  • Step3:接続

それでは、さっそく始めたいと思います。

Step1.鍵の準備

インスタンスへの接続を行う際に用いる鍵ファイルを準備します。前回ファイやウォール ルールをお話しました。接続元のIPアドレスを絞る実装としましたが、さらに鍵を用いた認証を併用することで、より高いセキュリティを確保することができます。

鍵ファイルの作成にはgitをご紹介したいと思います。

Windows PCをご利用のかたが多いかと思いますので、git for windowsのURLを記載します。

https://gitforwindows.org/

こちらからインストーラをダウンロードし、インストールを行いましょう(基本的に「Next」を押下していきます)。

インストールが完了したら、「Git bash」をクリックして、起動しましょう。

起動したら、コマンドが入力できる画面が表示されると思います。

(本来であれば、先のインストールと合わせて、画像イメージでご紹介したいのですが、著作権の関係上、本連載では掲載を控えさせてください。この点につきましてお詫び申し上げます。)

以下コマンドを入力してください。「生成したいファイル名」は半角英数字で入力してください。

$ ssh-keygen –b 2048 –t rsa –f 生成したいファイル名

すると、

ローカルディスク(C:)/ユーザ/ユーザ名(操作中のユーザです各自異なります)

配下に鍵が生成されます。では、この鍵ファイルを用いてプロキシサーバインスタンスを作成したいと思います。

現在の位置は以下のpwdコマンドで確認できます。

$pwd

lsコマンドで作成されたファイルの一覧が出力されます。

$ls

Step2:プロキシサーバインスタンスの作成

皆さんは現在Oracle CloudのWebコンソールにログイン後、ハンバーガーボタンから「Compute」を押下し、Oracle Cloud Infrastructureの画面にいるかと思います。

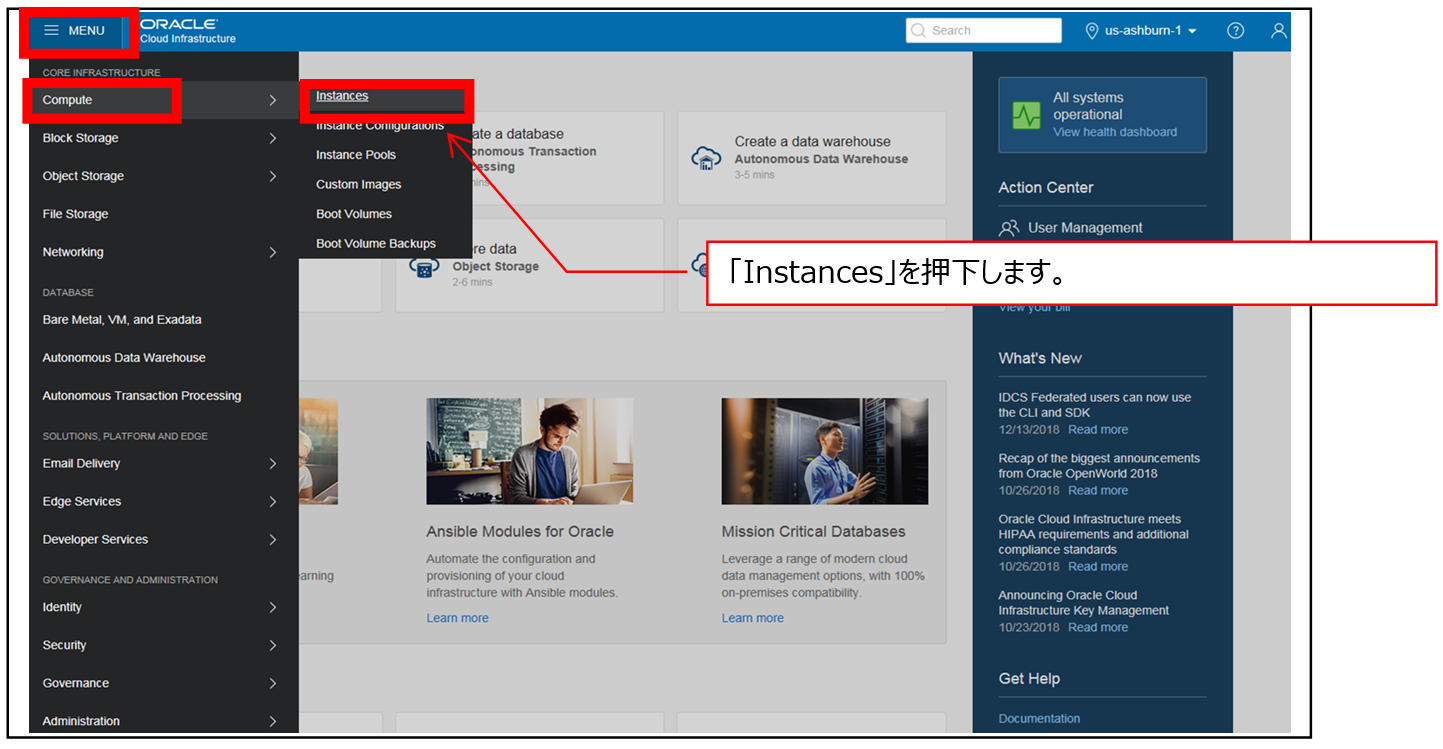

インスタンスの作成は下図のように「MENU」→「Compute」→「Instances」の順で押下して作成画面を表示します。

Oracle Cloud Infrastructure

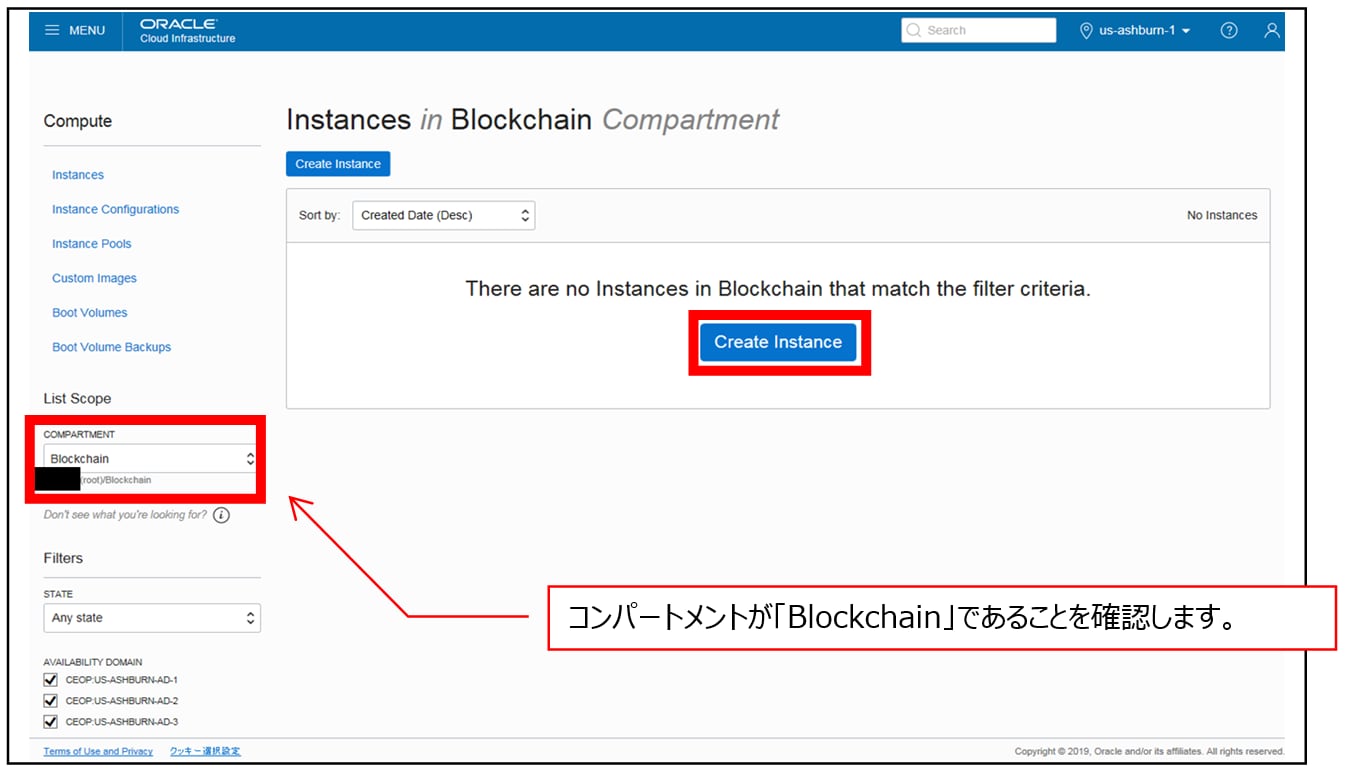

下図のように画面が遷移しますので、コンパートメントが前回作成した「Blockchain」であることを確認の上、 「Create Instance」を押下してください。

Oracle Cloud Infrastructure

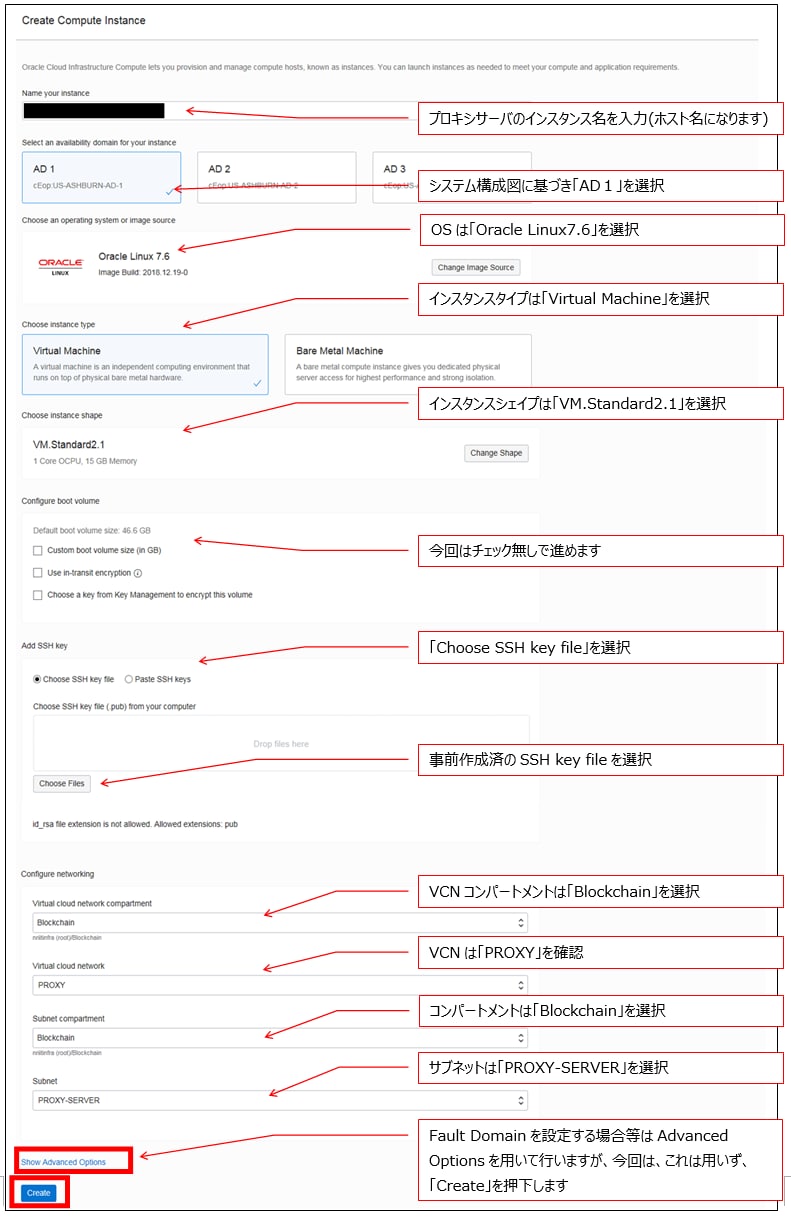

インスタンス作成画面にて、さっそく値を入力していきましょう。

Oracle Cloud Infrastructure

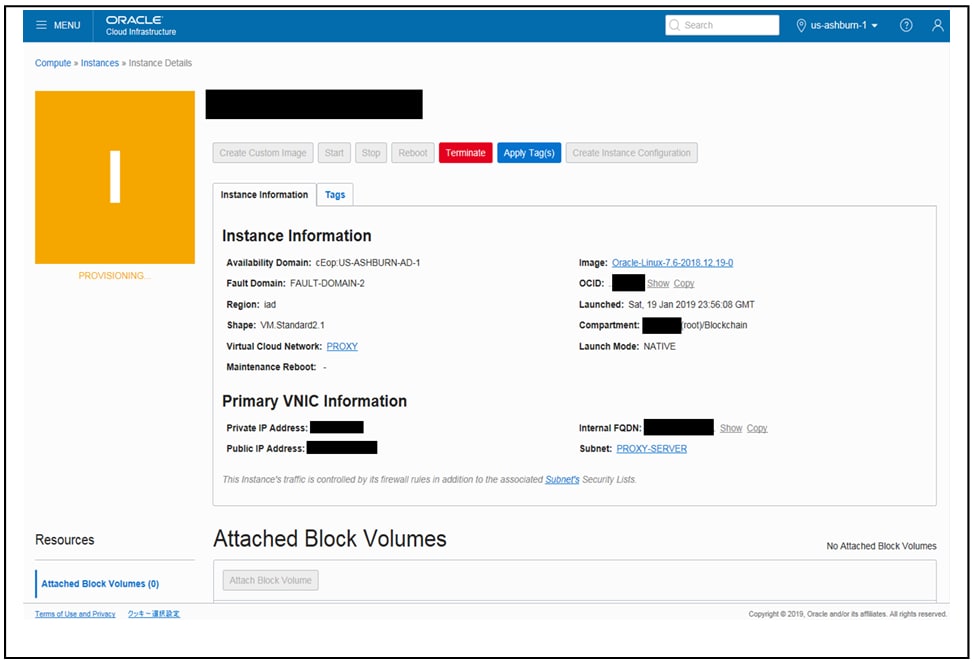

インスタンスの作成が始まります(下図)

Oracle Cloud Infrastructure

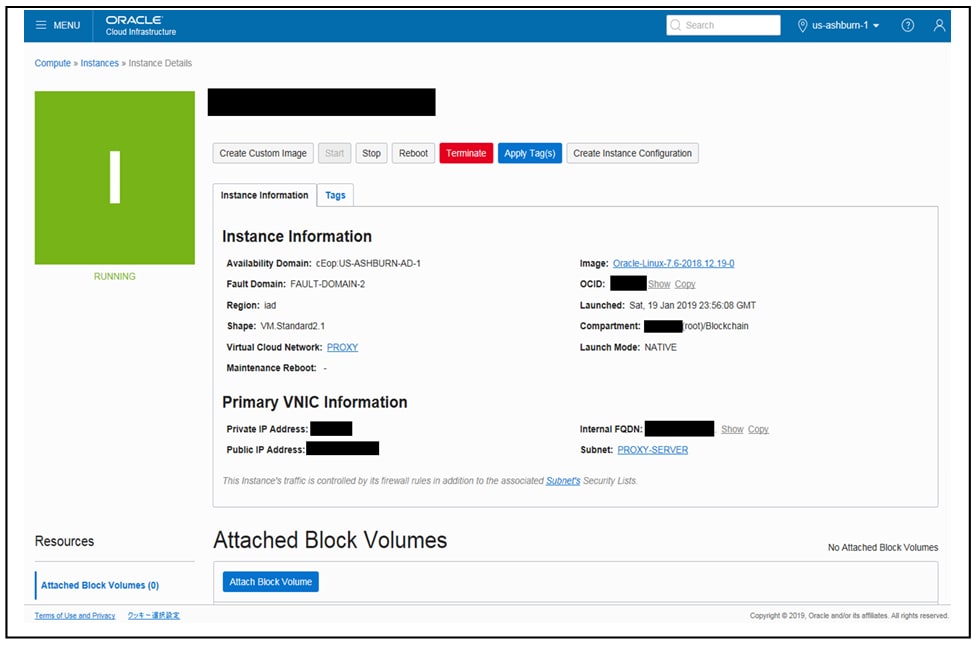

1分程度で作成が完了します。作成が完了するとステータスが変わります。色も変わりますので、とても分かりやすいデザインだと思います。

Oracle Cloud Infrastructure

Step3:接続

接続はPuTTYなど用いると良いでしょう。本連載ではPuTTY前提で記載します。

(本来であれば、先のインストールと合わせて、画像意イメージでご紹介したいのですが、著作権の関係上、本連載では掲載を控えさせてください。この点につきましてお詫び申し上げます。)

PuTTY Key Generatorを用いて、手順1で生成した鍵ファイルからPuTTY形式(~.ppk)の鍵ファイルを生成します。次にPuTTYを起動し、PuTTY Configurationを以下のように設定します。

Category Parameters Value
Session Host Name(or IP address) プロキシサーバのPublic IPアドレス
Port 22
Saved Sessions 任意の接続名
Connection→Proxy Proxy types 各自の条件を適宜設定
Proxy_hostname 同上
Port 同上
Username 同上
Password 同上
Connection→Auth Private key file for authentication 先ほどの~.ppkファイル

接続に成功するとログインユーザを聞かれますので、「opc」ユーザでログインしてください。 「opc」は小文字です。大文字と小文字は区別されますので、ご注意ください。 これでProxyエリアの完成です。読んで頂きありがとうございました。

※コンパートメントに関するマニュアル:
https://docs.oracle.com/cd/E97706_01/Content/Identity/Tasks/managingcompartments.htm
※VCNに関するマニュアル:
https://docs.oracle.com/cd/E97706_01/Content/Network/Concepts/overview.htm
※Subnetに関するマニュアル:
https://docs.oracle.com/cd/E97706_01/Content/Network/Tasks/managingVCNs.htm
※Security Listに関するマニュアル:
https://docs.oracle.com/cd/E97706_01/Content/Network/Concepts/securitylists.htm
※Internet Gatewayに関するマニュアル:
https://docs.oracle.com/cd/E97706_01/Content/Network/Tasks/managingIGs.htm
※コンピュート・サービスの概要:
https://docs.oracle.com/cd/E97706_01/Content/Compute/Concepts/computeoverview.htm
