Oracle Service Bus 中服务的故障处理与预防

Guido Schmutz 和 Ronald van Luttikhuizen

面向服务的环境中故障处理系列文章的第 2 部分

• 第 1 部分：面向服务的环境中故障处理简介
• 第 2 部分：Oracle Service Bus 中服务的故障处理与预防

2013 年 5 月

下载
Oracle Service Bus
Oracle SOA Suite

简介

这个关于故障处理与预防的系列文章的第 1 部分讨论了什么是故障处理及其重要性何在。还介绍了与传统系统相比，在面向服务的环境中处理故障所面临的具体挑战。第 1 部分最后展示了一个示例情景 — BPM 和 SOA 环境中实现的一个订单流程，讨论了潜在危险，并介绍了一般的故障预防和恢复模式。

第 2 部分重点介绍集成层中通过 Oracle Service Bus (OSB) 实现的具体故障处理和预防措施。集成域包括典型要素和集成功能，如用于连接后端系统的适配器、路由、转换和筛选。

下面的图 1 重温了第 1 部分中的情景。我们使用 Trivadis 集成架构蓝图表示法 [1]。左侧显示订单流程中的流程步骤，从收到订单请求到订单处理完毕。右侧显示流程为了完成订单请求而需要交互的所有外部系统。中间部分显示流程与后端系统的集成，即使用 OSB 以服务的形式向流程公开后端系统。

红色椭圆表示必须处理的问题，如第 1 部分所述。蓝色椭圆显示集成层中为解决这些问题而实施的措施：

1. 应对有限的扩展能力 — 确保现有、不可扩展的产品数据库不过载（故障情况 1）
2. 处理无法访问的服务 — 处理特定服务无法访问的情况（故障情况 2、4 和 7）
3. 将故障信息传递给使用者 — 后端系统中的某些故障需要经过转换并传递给使用者，因为集成域不能自动对其进行处理（故障情况 3 和 6）
4. 保证消息处理 — 确保将消息作为一个整体来处理（故障情况 5）

本文其余部分将讨论这几种故障情况的预防和处理措施，并介绍如何通过 Oracle Service Bus 实现这些措施。

(A) 应对有限的扩展能力

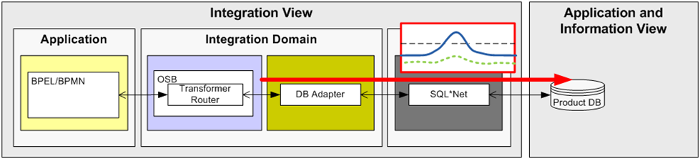

产品数据库属于扩展能力有限的旧系统。我们必须小心控制，避免系统请求过载，否则系统可能崩溃。例如，圣诞前夕订单的季节性增加可能导致出现请求高峰。

解决方案 A1 — 添加缓存以尽量减小对外部系统的调用

您可以将特定请求的结果存储在缓存中，而不必为每个产品请求都调用后端系统。然后当请求同一信息的另一请求到达时，使用缓存检索已经请求过的数据。

Oracle Service Bus 允许以声明方式在业务服务中添加结果缓存。通过这种方式，业务服务上的每个请求首先会检查缓存中是否已经有所需信息 (1)。如果有，则将数据直接返回给使用者。如果没有，则将请求发送到后端系统 (2)，将响应存储在缓存中 (3) 并返回给使用者。

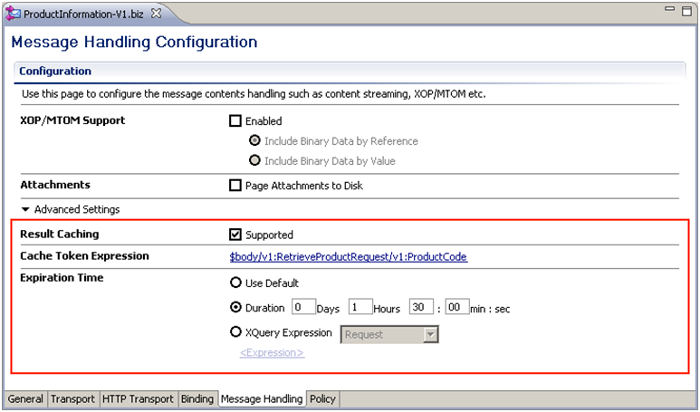

结果缓存可以在业务服务配置的 Advanced Settings 中激活。启用缓存非常简单，只需选择 Supported 复选框，指定用于缓存令牌的值，并指定缓存中数据的过期时间（图 4）。缓存令牌充当引用数据元素的唯一标识符，使用 XPath 表达式进行配置。在下面的图 4 中，将产品代码指定为驻留在缓存中的产品数据的唯一标识符。

在后台，Oracle Service Bus 使用 Oracle Coherence 实现结果缓存。注意，缓存完全由 OSB 管理，不能通过 API 或 OSB 代理服务的消息处理逻辑访问或更新。

故障操作类型：

• 替代操作（故障预防）

应用和注意事项：

• 通过服务操作返回并缓存的数据应是只读的。
• 数据应是静态的。如果数据不完全是静态的，使用者应能接受获得的结果并不总是最新的。
• 为提高该解决方案的效率，可以考虑在服务使用者开始使用后端系统之前预先填充缓存。由于不能从外部直接访问缓存，实现此目标的唯一方式就是针对每次要缓存的结果（产品）调用一次服务，例如，在 OSB 服务器启动后立即实施。

影响：

• 添加缓存将增加中间层的内存使用量。
• 只要进入缓存，信息就不再与数据源中的潜在更改（例如，直接更新底层数据库时）同步。

替代实现：

• 可以对 RESTful 服务使用 Web Cache，尽管 OSB 结果缓存适用于所有传输，包括用于 RESTful 服务调用的 HTTP 传输。
• 为降低额外的内存消耗，可以使用 NoSQL 数据库将结果存储在磁盘上而不是内存中。尤其适合大型数据集，缓存太大，内存中装不下，这可能很有趣。可惜，没有别的办法可以替代即需即用的结果缓存存储 (Oracle Coherence)。因此，我们不得不实现自己的缓存服务（例如，使用 Java 访问 NoSQL 数据存储），然后通过 Java 调出或服务调出操作调用该服务。这种 NoSQL 数据库缓存也可以支持非静态数据，修改原始数据源将自动触发 NoSQL 数据存储中的更新。

解决方案 A2 — 在将请求发送到后端系统之前对请求进行限制

由于请求的数据是动态的，缓存可能并不可行。即使应用缓存 (A1)，产品数据库需要处理的请求消息可能还是太多了。例如，当同时订购许多之前未订购过（因此尚未出现在结果缓存中）的不同产品时，就可能出现这种情况。为避免后端系统崩溃，可以通过缓冲来限制同时发送到后端系统的请求数。

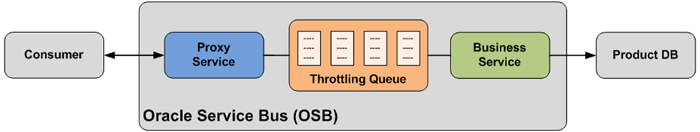

可以使用 Oracle Service Bus 通过限制队列来控制（或限制）代理与业务服务之间的消息流。此队列基本上是一个内存中队列，在峰值负载期间保存请求，有效地限制发送到后端系统的并发请求数。

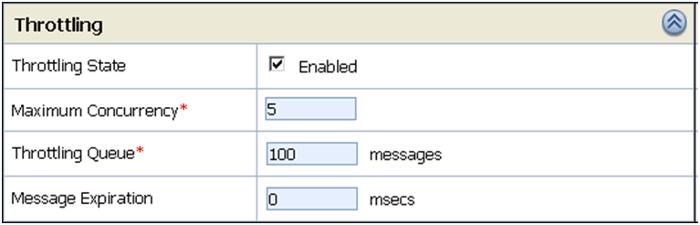

限制是一种操作任务，因此只能通过 OSB 控制台添加。与 Oracle Enterprise Pack for Eclipse (OEPE) 结合使用时，它在开发环境中不可用。图 6 显示了如何使用控制台配置限制。

在本例中，将限制队列配置为最多可保存 100 条消息。并发数限制为 5，意味着同一时间只允许向产品数据库发送 5 条消息。其他消息缓存在队列中，当并发数小于最大值时才提交。Message Expiration 属性用于配置消息在队列中存储的最长时间。当缓存的消息过期时，将向服务使用者返回一个故障。Message Expiration 为 0 表示限制队列中的消息不会过期。

故障操作类型：

• 限制（故障预防）

应用和注意事项：

• 如果使用异步请求-响应或单向消息交换模式，效果最佳。在同步请求-响应模式中，如果请求限制所用时间超过同步超时值，使用者端将出现超时。
• 限制队列不是永久性的。例如，如果 OSB 服务器关机，限制队列中的请求将丢失。

影响：

• 如果限制消息，同步请求返回响应的时间可能会延长。这可能意味着违反为服务定义的某些服务级别协议 (SLA)，最坏的情况是发生超时。

替代实现：

• 使用 Oracle WebLogic JMS 服务器实现基于永久队列的自定义限制。在这种情况下，需要控制使用队列中消息的并发线程的数量。对于 OSB，这可以通过在代理服务中指定调度策略来完成。该方法的缺点是不能通过配置来完成，必须编写样板代码。

(B) 处理无法访问的服务

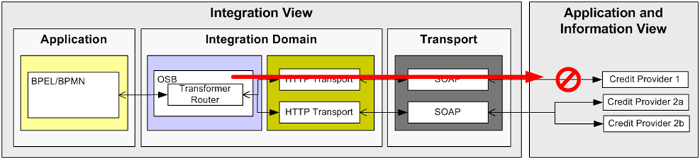

与外部系统通信时，有些不受控制的因素可能会干扰特定服务的稳定性。例如，网络连接可能就没有服务本身那么可靠，从而导致连接问题。只要这些中断是暂时的（几秒钟或更短的时间），我们就能通过重新发送请求或使用服务的另一个运行时实例在集成层处理故障。在这些情况下，使用者可能甚至根本未察觉到发生过问题。

解决方案 B1 — 使用重试机制重新发送出错请求

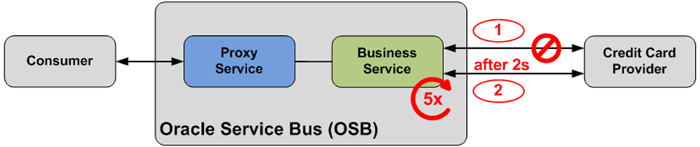

集成层可以通过多次重试出错请求来处理错误，而不必将技术故障发送给服务使用者来指明服务不可用。如果导致原始故障的原因是网络短暂中断，那么第二次或第三次尝试可能会成功。如果重试时间足够长，导致故障的原因是服务实例失败并且设置了自动的服务重启程序，我们甚至可以等待服务重新启动。

Oracle Service Bus 允许您定义业务服务的重试行为。这对调用业务服务的代理服务是完全透明的。代理服务仍需准备处理或传递故障，以防达到重试总数时仍无法成功调用服务。

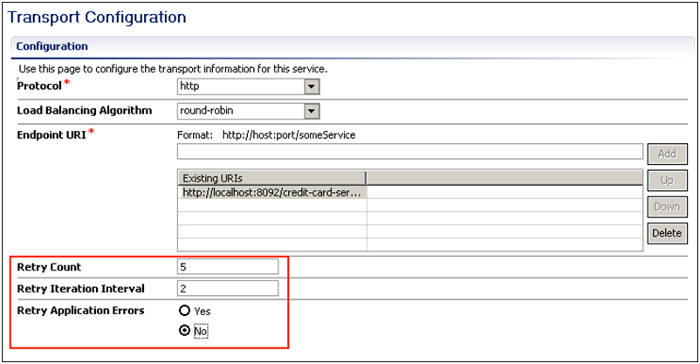

重试行为是在业务服务的 Transport Configuration 中配置的（图 9）。我们可以配置重试次数 (Retry Count)、两次重试间的等待时间 (Retry Iteration Interval)，并指明是否应重试应用程序错误。由于应用程序错误通常代表后端系统中的（功能）故障，所以重试应用程序错误往往解决不了根本问题。

故障操作类型：

• 重试（故障预防）

应用和注意事项：

• 调用的服务应该是幂等的，这意味着使用相同输入的多次调用将产生相同的结果，不会产生重复数据等副作用。

影响：

• 如果配置的重试行为开始生效，服务返回响应的时间可能会推迟。这可能导致无法满足某些 SLA 的要求。
• 如果在配置的重试次数用尽后故障仍然发生，且故障被回传给使用者，则服务使用者仍需处理错误。

替代实现：

• 在 Oracle SOA Suite 中，可以使用故障策略框架在组件（如调解器）中配置类似的重试功能。
• 可以省去添加重试功能，这样在故障首次发生时就返回故障，从而将问题留给服务使用者来处理。这是一种不好的做法，因为服务应该是自治、强健、独立的。

解决方案 B2 — 使用负载平衡，在发生故障时调用其他服务实例

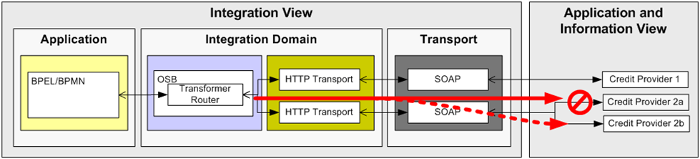

服务本身可能会因为发生故障（例如，服务崩溃）或计划内维护而关闭。因为这些情况是可以预见的，服务提供方可以提供同一服务的多个实例。在这种情况下，服务使用者可以调用另一个仍处于活动状态的服务实例。根据导致原始服务失败的具体原因，这个新实例可能运行在任意位置：在单独的机器上、在与原始实例相同的机器上或在不同的虚拟化环境中。

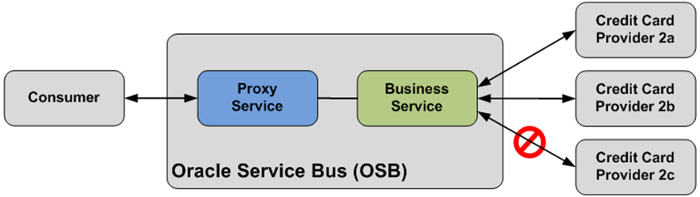

可以在 Oracle Service Bus 中为特定业务服务定义服务端点池。如果 OSB 在其中一个端点上检测到错误，它将在另一个服务实例上重试请求。可通过以下方式配置服务池：

• 简单故障切换：将所有请求发送到一个实例，仅当此实例崩溃时才将请求发送到第二个实例；
• 提供负载平衡：循环或随机使用所有可用服务。

OSB 能够在服务短点发生错误时将其标记为脱机。这样，就不会再向故障端点发送服务请求。脱机端点在指定时间间隔后可以自动恢复联机，也可以通过 OSB 控制台或 JMX 手动恢复。

服务池的使用对调用业务服务的代理服务是完全透明的。

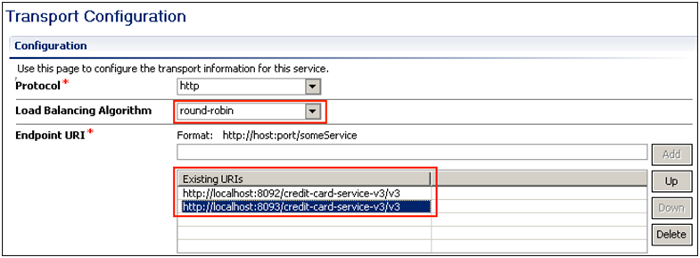

服务池是在业务服务的 Transport Configuration 中配置的（图 12）。您可以在此配置要使用的负载平衡策略 (Load Balancing Algorithm) 以及将用于调用服务实例的各种服务端点 (Endpoint URI)。服务池适用于 OSB 支持的所有协议（图 12 中使用了 HTTP）。

故障操作类型：

• 分流负载（故障预防）

应用和注意事项：

• 仅当服务提供程序供应同一服务的多个实例时才能使用。

影响：

• 如果请求一开始被路由到不再可用的服务实例，请求返回响应的时间可能会推迟。这还意味着可能会违反为服务定义的某些 SLA。
• 如果所有服务实例失败，使用者还是需要处理错误。

替代实现：

• 使用现有硬件或软件负载平衡器处理服务提供程序提供的多个服务实例。负载平衡器可能仅限于 HTTP 流量，而 OSB 可以通过池将服务请求分配到它支持的任何传输类型上。
• 在集群环境（例如，Oracle WebLogic 集群）中供应服务。这种方式也使用负载平衡措施，但是在集群级别应用，对 Oracle Service Bus 是透明的。注意，并非所有服务实现都允许在集群或集群环境中运行。

(C) 将故障信息传递给使用者

如本系列第一篇文章中所述，业务故障与技术故障之间存在差异。这种差异可用于在集成层区分可以重试的错误和不能重试的错误。

临时网络故障就是一个可以重试的技术故障。几秒钟后的重试请求可能足以恢复此类故障。解决方案 B1 — 使用重试机制多次发送同一请求中所描述的就是这种情况。如果发生业务故障（如信用卡无效故障），立即重试请求毫无意义 — 该卡仍然无效。我们无法在服务本身内预防或处理此类故障。我们需要告知服务使用者（在本例中为订单业务流程）此故障情况。本系列第三篇文章将介绍如何在流程层处理此类错误。

因此需要一种机制将不能重试的故障回传给服务使用者。原始故障可以在集成层中按原样传递，也可以转换成服务接口中议定的另一种故障消息。

如何将故障传递给使用者取决于所使用的协议。对于基于 SOAP 的 Web 服务，您可以在使用同步请求/响应消息交换模式时声明并返回故障消息。如果我们使用异步通信，则必须将故障作为正常回调消息返回。

对于 RESTful Web 服务，应使用 HTTP 状态代码报告故障情况，使用消息保存有关错误的更多信息。

解决方案 C1 — 返回故障消息

第一个解决方案需要向服务使用者返回故障消息，包含所有必要信息。然后使用者负责决定如何处理故障。该解决方案讨论了同步和异步两种情况。

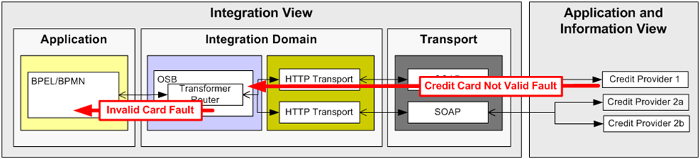

在同步 Web 服务操作中，应在接口定义 (WSDL) 中声明功能故障消息。与任何现代编程语言一样，Oracle Service Bus 使用错误处理程序的概念来处理故障情况，比如，服务调用返回的故障消息或代理服务消息流中的问题。图 14 显示：

• OSB 中的错误处理程序捕获服务实现（信用卡提供程序）发来的信用卡无效故障
• 然后将该故障转换成服务 WSDL 中指定的功能故障，之后返回给使用者，如图 14 中红线所示。

图 15 显示如何在代理服务消息流设计器中以图形方式为错误处理程序建模。在此情况下，使用 Assign 操作将后端故障转换成服务接口中声明的故障消息。然后由 Reply 操作将故障返回给服务使用者。

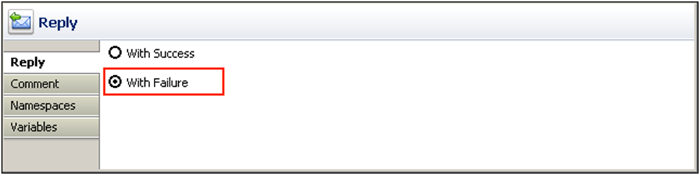

针对 Reply 操作指定 With Failure 选项非常重要，这样等待响应的使用者才会在接收消息时将其作为失败而不是成功的响应。

如果在基于 SOAP 的 Web 服务中使用异步请求/响应消息交换模式，则将故障指定为一条额外的回调消息。从技术上来说，报告成功结果的“正常”回调消息与故障回调之间没有区别。

在我们的示例案例中，异步返回产品不再可用故障，因为服务操作是异步的。由于在此故障情况下重试毫无意义，因此必须将故障传递给使用者（订单流程），使用者将处理故障并执行必要的操作。本系列第三篇文章将介绍如何完成此任务。

图 17 显示服务使用者与 OSB 之间以及 OSB 与订单处理系统之间的异步消息交换。由于这些交换涉及两个交换（请求和回调），因此使用了两对代理服务和业务服务。后端订单处理系统向同一响应队列发布成功响应和故障消息。监听响应队列的 OSB 代理服务区分成功响应和故障消息。

在这种情况下，代理服务首先会抛出一个内部错误，这样可以使用错误处理程序将信息转换成适当的故障消息，然后作为故障回调消息返回给使用者。这在图 17 中用红线显示。

服务使用者与服务提供程序（本例中为 OSB）之间议定的接口定义可以预期的功能故障。如果在定义标准回调消息的接口中定义故障回调消息，可以通过同一业务服务将故障返回使用者。否则，需要额外添加一个业务服务。

还可以使用正常响应消息而不是单独定义的消息故障向服务使用者报告故障情况，但是不建议采用这种做法。

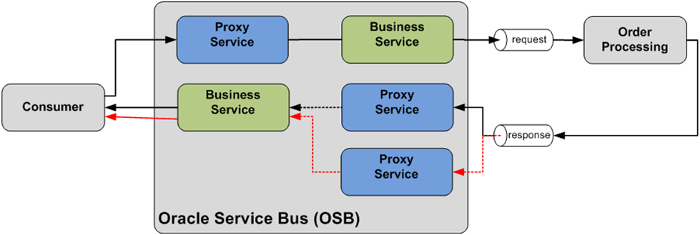

如果订单处理系统针对故障响应和成功响应返回的消息不同，那么可能使用了两个代理服务。每个服务将充当队列中的一个选择性使用者，一个只使用成功消息，另一个只使用故障消息。如果在不同接口中声明了故障消息，可以通过同一业务服务或额外的业务服务再次发送返回给使用者的故障消息（图 18）。

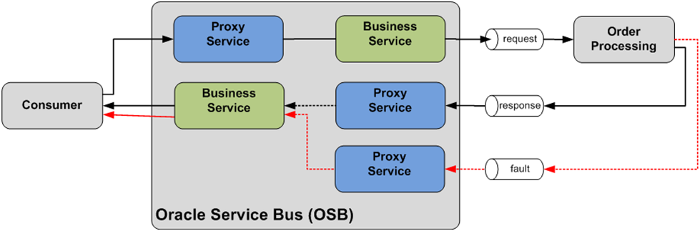

如果订单处理系统使用不同的响应队列来分离故障和成功结果，可以使用先前介绍的类似配置。您仍然需要两个代理服务：一个使用成功响应，另一个使用故障响应，如图 19 所示。

解决方案 C1 — 返回故障消息的这些不同实现有一个共同点。它们都假定发送请求的使用者仍在等待响应。在使用者必需等待答复的同步请求/回应交互中，这是很自然的。但在异步情景中，请求可能已经发出了数分钟、数天甚至数周时间，才收到答复。使用者可能早就离开了，再将故障作为回调消息发送毫无意义。在这种情况下，可以使用解决方案 C2 — 在持久存储中存储故障。但在我们的情景中，使用者是 BPEL 流程，它将一直等到收到回调消息（无论是成功还是故障消息）。本系列第三篇文章中也将介绍该流程。

故障操作类型：

• 阻碍（故障处理）
• 提交上级处理（故障处理）
• 异常屏蔽（故障处理）

应用和注意事项：

• 在同步情景中，我们有一个阻塞调用，使用者必须等待正面响应或负面（故障）消息。
• 在异步情景中，原始使用者或其他使用者（代表原始使用者）必须准备好接受故障消息。
• 只有不能重试的故障才应直接返回给使用者。如果错误可以重试，比较好的策略是先使用重试机制，仅当达到预定重试次数后才返回故障消息。

影响：

• 服务提供者返回的故障消息将处理故障的责任委托给服务使用者。服务提供程序则免于预防或处理故障的责任。
• 在同步情景中，使用者端通常将故障消息自动转换成异常，从而迫使使用者通过实现异常处理程序来处理异常。
• 在异步情景中，故障消息只是另一个回调消息 — 服务使用者必须准备接受的回调消息。与同步消息交换不同，故障消息不会自动转换成异常。因此，通常最好立即将其转换成异常并抛出，从而使异常处理逻辑与正常流程分离。

最佳做法是通过设计良好的界面并使用基于 SOAP 的 Web 服务的服务定义 (WSDL) 中可用的故障消息始终向服务使用者报告错误，而不是使用“正常”响应消息中的自定义错误代码。这样，使用端（使用所有现代编程语言中可用的错误处理构造）和服务基础架构级别（如 OSB）的错误处理程序将自动捕获错误。

解决方案 C2 — 在持久存储中存储故障

在异步情景中，发送初始请求的使用者可能不再可用，或者可能对故障消息不再感兴趣。通常来说，此类情景中唯一的替代方案是是将故障存储在持久存储（错误医院）中以便稍后（手动）处理。

图 20 显示通过使用 DB 适配器调用单独的业务服务将故障消息存储在数据库中。

错误医院中的故障处理主要涉及需要手动活动稍后重新提交的错误。必须有人分析故障情况，决定应如何处理故障消息。能否通过重新提交消息纠正该情况？通过更改消息有效负载？是否应完全丢弃该消息，从而不得不通知使用者无法处理订单？一种策略是使用 Oracle SOA Suite 中可用的人员任务服务。

错误医院通常包含一个持久存储（通常是事务性的），如数据库表或 JMS 队列。数据库表在重新提交故障消息时有优势，因为它允许轻松检索所需的故障消息并将其按适当的次序排列 (SQL SELECT)，可能按发生顺序排列。故障处理逻辑可能希望通过调用与使用者相同的代理服务将（纠正的）消息反馈回处理逻辑。

故障操作类型：

• 阻碍（故障处理）
• 提交上级处理（故障处理）
• 异常屏蔽（故障处理）
• 恢复/替代方案（故障预防）
• 放弃（故障处理）
• 保护性暂停（故障处理）

应用和注意事项：

• 在异步消息交换模式中效果最好
• 应仅用于无法重试的技术错误，不适用于业务错误。业务错误最好由业务流程（服务使用者）本身来处理

影响：

• 需要某些额外的人工干预
• 错误医院的可用性

替代实现：

• 使服务使用者能够接收故障回调消息
• 让服务使用者发现提供程序端（可能）出现故障状况，比如，因为成功的回调消息从未到达使用者端，这将触发超时事件。

(D) 保证消息处理

OSB 与订单处理后端系统之间的集成通过两个队列异步完成。一个原因可能是希望有附加的分离，这样即使后端系统不可用，仍然可以接受订单。另一个原因可能是旧式系统中的限制不允许与外部系统直接链接。

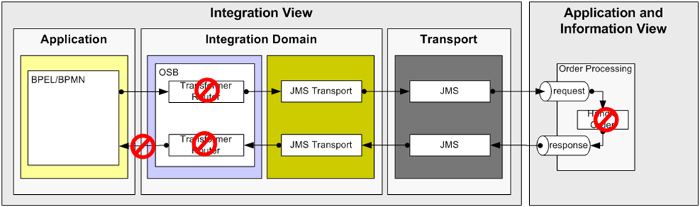

如图 21 所示，业务流程与订单处理系统之间集成的异步本质增加了丢失消息的危险。在消息处理期间，外部系统或集成层中可能发生错误，例如，消息转换因为请求消息无效而失败，或者无法向使用者提供回调消息。

在所有这些情况中，都必须保证在任何情况下都不会丢失消息。

解决方案 D1 — 在分布式事务中包括消息处理

实现可靠消息传递的一种方式是确保在活动事务中执行消息处理逻辑，从事务资源检索待处理的消息并在处理完消息后将其存储在事务资源中。如果处理成功，事务将成功结束。如果发生错误，将回滚事务。这样，我们可以将处理分成不同的独立步骤，每个步骤作为一个整体进行工作。活动事务必须是分布式事务，因为它涉及多个资源，如 JMS 服务器和 BPEL 流程管理器及其数据库持久性（脱水存储）。这意味着只能将事务资源用作源系统和目标系统。

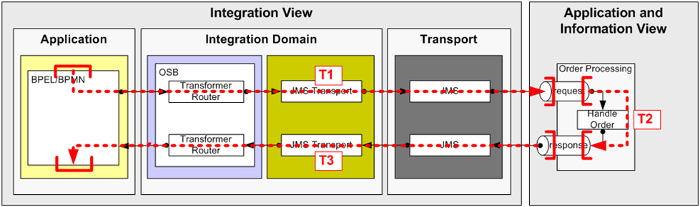

在本例中，消息处理逻辑的源系统和目标系统是 BPEL 流程管理器或 JMS 队列，因此我们只处理事务资源。如图 22 所示，我们可以将处理逻辑分成三个单独的分布式事务：

• T1：该事务起始于 BPEL 流程本身，结束于请求队列的入列操作。
• T2：该事务的起点和终点都是订单处理系统本身。
• T3：该事务起始于 OSB 响应队列的出列操作，在 BPEL 流程收到回调消息之后结束。

这种配置可确保 BPEL 流程将其活动事务上下文传递到 OSB，从而在与 BPEL 相同的事务中执行请求消息的消息流。如果未发生错误，事务将结束并在请求队列中生成一条新消息。之后，后端系统在新事务中使用该消息并执行其消息处理逻辑。如果成功，事务将结束并在响应队列中生成一条消息。在第三个事务中，OSB 上的响应处理消息流程使用来自请求队列的消息，对其进行处理并向 BPEL 流程发送回调消息，传递活动事务上下文，这样 BPEL 流程可以继续进行并重用这第三个事务，直到下一脱水点并提交事务。通过使用正确的事务边界，可确保消息不会丢失。

对于入站消息，Oracle Service Bus 可以启动新事务或参与已经处于活动状态的分布式事务。只需在代理服务上设置一个选项即可。使用业务服务配置的出站消息也是如此。

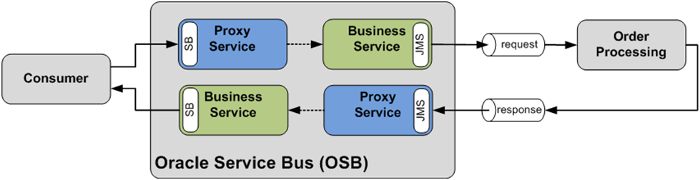

图 23 显示 Oracle Service Bus 上这种情况的配置。

使用 Service Bus (SB) 协议往来服务使用者（即 Oracle SOA Suite 上运行的 BPEL 流程），我们可以保证将事务上下文从 BPEL 传播到 OSB 以处理请求，以及从 OSB 传回 BPEL 以处理响应。在 BPEL 端，必须使用 SOA 直接绑定，我们将在本系列第三篇文章中对此进行讨论。这种参与全局事务的机制可能不适用于所有传输 — 例如，使用 SOAP 时。

一个重要的注意事项就是将这两个队列放在哪里。为了预防故障，队列应至少与集成层本身（即 OSB）一样可靠和可用。只有这样，我们才能保证即使订单处理系统不可用，OSB 也能写入队列。如果队列的可用性稍差，就要担心不能将消息写入请求队列。达到相同可用性的最简单的方式就是将队列放在运行 OSB 的 Oracle WebLogic Server 上。Oracle WebLogic JMS 是一种非常可靠的 JMS 服务器，因此是一种很好的选择。

如果外部系统无法与 Oracle WebLogic JMS 集成，或者系统已经提供自己的队列服务，

OSB 可能就必须与订单处理系统上驻留的外部队列集成。

故障操作类型：

• 临时操作（故障预防）：队列中的消息只在消息处理完成时才可见
• 保护性暂停（故障处理）：如果队列位于比后端系统更可靠的服务器上
• 限制（故障预防）：如果请求队列充当缓冲区

应用和注意事项：

• 只适用于可参与 XA 事务的事务资源
• 尝试将队列放在至少具有与 Oracle Service Bus 相同可用性的系统上，例如，同一服务器上的 Oracle WebLogic JMS

影响：

• 单一资源上的事务需要的时间可能比非分布式事务中执行的同一活动需要的时间略长。
• 在计算资源方面，分布式事务比非分布式事务更昂贵。

替代实现：

• Web 服务可靠消息传递 (WS-RM)，如果基础架构和所有参与的服务支持的话
• 使用数据库表而不是上述配置中的队列，并用 DB 适配器替代 JMS 传输。但这需要编写更多样板代码。

以上是我们在 OSB 中实现的故障预防和处理措施，涵盖了集成层中各种不同的故障情况。在本系列的下一篇文章中，您将了解可以在 Oracle SOA Suite 的流程层采取哪些措施来处理和预防本示例情景中可能的故障情况。

参考资源

• 《Service Oriented Architecture:An Integration Blueprint》，作者：Guido Schmutz、Peter Welkenbach、Daniel Liebhart（Packt Publishing，2010 年）
• 《Trivadis Integration Architecture Blueprint》，作者：Guido Schmutz
