Optimizando Oracle BI Analytics con la opción Oracle 12c: In-Memory Database (Parte I)

Por Kai Yu , Joel Perez & Sebastián D'Alessandro (OCE)
Publicado en Agosto 2015

Introducción:

Mediante la incorporación de la funcionalidad “In-Memory columnar store”, la recientemente lanzada opción de “In-Memory database”, todo ello apunta a mejorar significativamente el rendimiento de consultas en aplicaciones OLAP. Este artículo explorará cómo aprovechar esta funcionalidad de “In-Memory” en un ambiente de Oracle OBIEE “Analytics”. Utilizaremos como caso de estudio, un proyecto de análisis financiero para poder profundizar sobre las mejores prácticas, lecciones aprendidas, estudios de rendimiento de la aplicación con “In-Memory database” en aplicaciones analíticas de negocio.

Oracle 12c “In-Memory Option”

“Oracle 12c Database” introduce la opción de “In-Memory database”. Esta opción apunta a acelerar las operaciones de “analytics” y también darle velocidad al procesamiento de carga de trabajo mixta OLAP/OLTP. Esta característica tiene también la particularidad de ser transparente para las aplicaciones.

La opción “In-Memory” de “Oracle Database 12c” introduce un nuevo formato dual de arquitectura que consiste en:

  • El tradicional formato de Oracle basado en fila. Este formato fila de datos es almacenado tanto en disco (storage) como en memoria (buffer cache en la SGA), es bueno para operaciones OLTP (insert/update/delete).
  • El nuevo formato de columna o columnar que incorpora la opción In-Memory introducida con “Oracle 12.1.0.2 In-Memory column store” es un nuevo componente de la SGA y esta nueva estructura coexiste con el “data buffer cache” (formato fila). Esta funcionalidad se diseñó para poder darle velocidad a aplicaciones OLAP y también soportar carga de trabajo mixtas “OLTP/OLAP”.

Se puede ver el formato de la Arquitectura dual ilustrado en la Figura 1:

Figura 1: Arquitectura de Memoria en Formato Dual

Echemos un vistazo entonces a “In-Memory Column Store”. Como hemos mencionado, este nuevo componente se encuentra alojado en la SGA en un area denominada “In-Memory Area”. Para activar esta opción, es necesario establecer el parámetro de inicialización: “inmemory_size”. Dado que este parámetro no es dinámico, primero debe ser configurado en el spfile mediante la sentencia:

SQL> alter system set inmemory_size=100G scope=spfile;

Y luego debemos reiniciar la instancia de base de datos para que el cambio tenga efecto.
Al reiniciar la instancia, durante el proceso de “startup” se mostrará el tamaño asignado al área deIN-Memory como podemos observarlo aquí:

Ya estamos en condiciones de poblar el “In-Memory column store” especificándole esta opción a los objetos. Esto podemos realizarlo de diferentes formas:

A nivel tablespace: Se cargarán todos los objetos del tablespace en el área de In-Memory al aplicar la siguiente sentencia :

SQL> alter tablespace data  MEMORY;

A nivel table: De esta manera la tabla se cargará en el área de IN-Memory.

SQL> alter table  sales INMEMORY PRIORITY CRITICAL;

También se le puede especificar a las tablas diferentes niveles de prioridad de carga, esto se hace utilizando palabras clave como por ejemplo: “CRITICAL”.

Otra opción es excluir ciertas columnas específicas al cargar la tabla en el área de In-Memory indicándolo explícitamente en la sentencia, he acá un ejemplo:

SQL> alter table sales INMEMORY NO INMEMORY(prod_id);

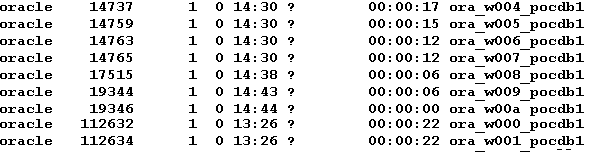

La instancia Oracle de base de datos cuenta con un conjunto de proceso en segundo plano (“Background processes”) para poblar el área de “In-Memory store”. En la siguiente lista se muestra un grupo de estos procesos, los cuales pueden identificarse mediante el formato de su denominación ora-wxxx_instance_name:



Oracle 12c proporciona varias nuevas características para acelerar la ejecución de consultas aprovechando la opción “In-Memory”. Estas son:

  • In-Memory Scan
  • In-Memory Storage Index
  • SIMD Vector Processing
  • In-Memory Joins
  • in Memory Aggregation.

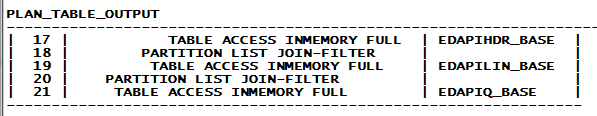

Otra gran ventaja de la opción In-Memory es que resulta ser transparente para las aplicaciones. No hay necesidad de modificar la aplicación para sacar provecho de esta funcionalidad. El analizador de consultas de Oracle seleccionará automáticamente el nuevo plan de ejecución si la tabla está en el  “In-Memory Store”. Podemos verificar si la opción “IN-MEMORY” está siendo utilizada, buscando la palabra clave INMEMORY en plan de ejecución como podemos apreciarlo aquí:



Oracle Business Intelligence Enterprise Edition 11g

Oracle Business Intelligence Enterprise Edition (OBIEE) es una plataforma e infraestructura común de Business intelligence y Analytics para reportes, scorecards, dashboards, analysis ad-hoc, Analysis OLAP.

Esta basada en lo siguiente:

    • La solución OBIEE 11g Interactive Dashboards para tableros de control interactivos
    • Análisis Ad hoc y Reportes interactivos
    • Oracle BI Mobile para Mobile Analytics.
    • Oracle Business Intelligence Publisher para Enterprise Reporting.

El producto puede ser instalado tanto en sistemas operativos Windows como Linux.

A continuación podemos ver la interface GUI del OBIEE:



Figura 2: OBIEE GUI

Oracle Exalytics In-Memory Machine

En compaginacion con la nueva característica “In-Memory”, tenemos en el Mercado la disponibilidad de un sistema de ingeniería para análisis extremo  “Oracle Engineered System for Extreme Analytic”.
El mismo esta diseñado  para ofrecer un rendimiento extremo en contexto “in-memory analytics”.
El mismo esta conformado de 2 componentes trabajando en conjunto:

    • “Optimized Oracle Business Intelligence Foundation Suite” el cual esta conformado por  “Oracle Business Intelligence Enterprise Edition” y “Oracle Essbase”.
    • “Oracle TimesTen In-Memory Database” para “Exalytics”

Caracteristica de maquina “Oracle Exalytics In-Memory Machine”. La misma esta compuesta de los siguientes componentes de software y hardware :

    • Un servidor “x86-64” : 4 X Intel Xenon E7-4800 processors,2 TB RAM , 2 QDR 40Gb/s Infiniband Ports, 2X 10Gbps Ethernet ports, 6 X 400G Flash PCI-e
    • “Oracle Business Intelligence Foundation Suite” incluyendo “Oracle Essbase”
    • “Oracle TimesTen In-Memory Database” para “Exalytics”
    • “Exalytic In-Memory Software”

La gente pudiese confundirse con estos dos tipos de bases de datos In-Memory: TimesTen In-Memory Database and Oracle 12c In-Memory. En realidad se trata de dos productos diferentes. “Oracle TimesTen In-Memory Database for Exalystics” es una base de datos “full memory” diseñada para correr Analytics. Por lo general esta se ejecuta en el mismo servidor que OBIEE para establecer en modo “Cache” todos los datos de negocio que utiliza “Analytics”. Por otro lado, 12c In-Memory es una funcionalidad sumada al manejador de base de datos Oracle, que puede trabajar tanto con carga OLAP como OLTP de manera mixta. Oracle OBIEE por lo general corre en una maquina diferente a la que se ejecuta la base de datos. OBIEE se conecta a la base de datos Oracle utilizando ODBC o JDBC a travésde SQL*Net sobre la red. Es común que Oracle Exalytics In-Memory Machine, que ejecuta tanto Oracle Business Intelligence Foundation Suite and Oracle TimesTen In-Memory Database for Exalystics, tenga como “backend” una base de datos Oracle para mantener la persistencia de los datos.

Puede continuar la lectura de este artículo en la siguiente entrega de este articulo donde llevaremos a cabo propiamente el ejemplo de un caso sencillo del uso de “In-memory” a través de OBIEE:

Optimizando Oracle BI Analytics con la opción Oracle 12c: In-Memory Database (Parte II)
