Optimizando Oracle BI Analytics con la opción Oracle 12c: In-Memory Database (Parte II)

Por Kai Yu , Joel Perez & Sebastián D'Alessandro (OCE)
Publicado en Agosto 2015

Continuamos con este artículo proveniente de la introducción sobre esta optimización con la nueva opción de Oracle 12c denominada In-Memory Database, puede leerla aquí:

Optimizando Oracle BI Analytics con la opción Oracle 12c: In-Memory Database (Parte I)

Oracle OBIEE con opción Oracle 12c In-Memory Database

Como plataforma de “Business Intelligence” y “Analytics”, Oracle OBIEE Server se conecta a una base de datos física la cual puede ser una “Oracle Database” a través  de ODBC/JDBC , presentando un esquema de vista lógica independiente de la base de datos física. Cuando un usuario ejecuta los reportes, el OBIEE server traduce o mapea los SQL lógicos desde la capa de presentación del reporte a consultas físicas SQL, enviando estos SQL a la base de datos, de esta manera Oracle database ejecuta las consultas SQL físicas, obteniendo los datos correspondientes y retornándolos al OBIEE server para armar el reporte. La herramienta de administración de Oracle BI muestra estas tres capas: Presentación(Presentation), Modelo de negocio y mapeo ( Business Model and Mapping), y  Física  (Physical).

Figura 3: Herramienta de Administración de Oracle BI

Nosotros estamos usando el siguiente ejemplo para discutir cómo usar la opción Oracle In-Memory puede acelerar reportes de Oracle BI.

Por lo general, el procesamiento de BI analytics demanda una gran cantidad de datos a la base de datos. En el nivel físico de BI report, es posible que se puedan ver muchos “full table  scan”a tablas muy grandes y complejas operaciones de unión sobre estas inmensas tablas. Principalmente las operaciones de E/S para estos grandes “full table scan” ocupan una gran parte del tiempo de la ejecución de los reportes. Una reducción de estas operaciones de E/S puede mejorar significativamente el rendimiento de los informes. Con la opción de Oracle In-Memory, podemos cargar de manera parcial o en su totalidad  esas tablas sobre las cuales se realiza “full table scan”en Oracle In-Memory Store. Con estas tablas en la memoria de base de datos, podemos reducir significativamente el tiempo físico de la consulta SQL.

Partiendo de estas ideas, podemos aplicar el siguiente proceso:

    • Iniciar con el reporte que presenta lentitud y encontrar la capa de presentación del mismo.
    • Por medio del mapeo desde la capa de presentación a la capa física,  identificar el SQL físico utilizado en el reporte.
    • Por medio del SQL físico identificar las operaciones de “full table scan” que ocurren por debajo.
    • Sumar algunas de la tablas subyacentes al In-Memory column store.

En el resto del artículo utilizaremos un ejemplo para poder recorrer este proceso:

1- Identificar la capa física de SQL correspondiente al reporte:

Con un reporte particular para ajustar su rendimiento, podemos echar un vistazo al mapeo desde el reporte a la capa física. Por ejemplo tomamos un reporte llamado EDI Queue el cual demora más de 9 minutos y medio en correr. Nos gustaría acortar el tiempo de ejecución del mismo con la funcionalidad objeto de este articulo “Oracle In-Memory”.

Por medio de la capa de presentación encontrar el “Business Model” y “mapping” de “Fact EDI QUEUE”, hemos identificado la vista física de base de datos FACT_EDI_QUEUE_V, la cual representa el “SQL Statement” para este reporte tal como lo podemos ver abajo:



Figura 4:  Las tres capas y su mapeo

Revisando la definición de la vista física FACT_EDI_QUEUE_V, encontramos cuatro tablas físicas grandes en base a las cuales la vista está construida: EDAPIHDR_BASE , EDAPIQ_BASE , EDAPIQ_BASE  VEN_LOC_BASE. A través de la vista, la consulta SQL asociada a ésta,produce operaciones de “full table scan” sobre estas cuatro tablas. Decidimos entonces colocar las mismas dentro del “Oracle Database In-Memory area”.

Para cargar en el área In-Memory esas 4 tablas ejecutamos las siguientes sentencias:

SQL> alter table APD_BASE.EDAPILIN_BASE  inmemory priority high;
SQL> alter table APD_BASE.EDAPIQ_BASE inmemory priority high;
SQL> alter table APD_BASE.EDAPIHDR_BASE inmemory priority high;
SQL> alter table APD_BASE.VEN_LOC_BASE  inmemory priority high;


Podemos confirmar que esas tablas efectivamente están cargadas en el área de “In-Memory Column”:

SQL> select segment name, inmemory_size from v$im_segments;
SEGMENT_NAME     INMEMORY_SIZE
-----------------------------------------------------------
VEN_LOC_BASE      1279648
EDAPIQ_BASE       291168512
EDAPIHDR_BASE     961496576
VEN_LOC_BASE      1279648
EDAPILIN_BASE     930710528
VEN_LOC_BASE      1279648


Comparemos el plan de ejecución de la vista antes de cargar las tablas en el área de In-Memory Column:

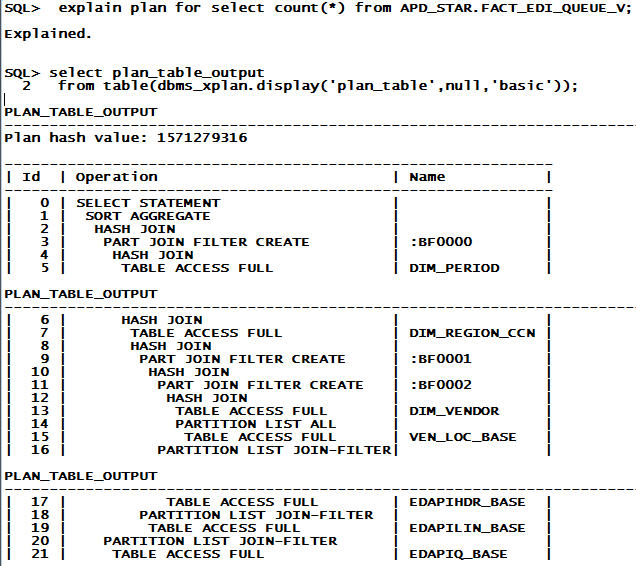

Este es el plan de ejecución para la consulta antes de usar In-Memory Column área:

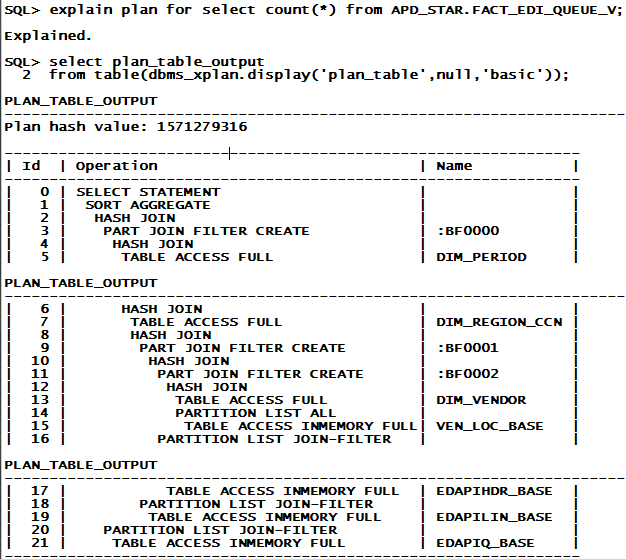

Después de cargar las tablas en In-Memory store, se generó un nuevo plan de ejecución para esta vista:



Podemos ver que los “Full table scans” sobre estas cuatro tablas fueron reemplazados por “TABLE ACCESS INMEMORY FULL”, lo cual indica que la consulta lee los datos desde el “IN-Memory column store”.

Como resultado del cambio en el  plan de la consulta, el tiempo de ejecución de la misma se redujo de 4 a 2 minutos aproximadamente, como podemos visualizar acá:

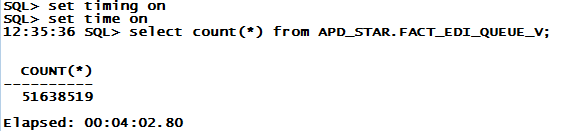

No In-Memory

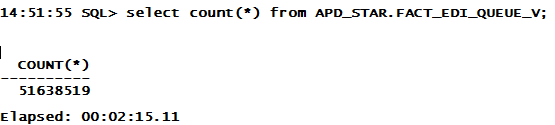

In-Memory




Utilización de In-Memory Advisor
“Oracle In-Memory Advisor” fue diseñado para ayudar a responder la pregunta: ¿Cuales tablas y/o particiones deberían ser marcadas para ser “subidas” a “In-Memory column Store”?. Esta es una nueva funcionalidad de Oracle, licenciada como parte del Database Tuning Pack. Ver MOS (My Oracle Support) note: 1965343.1 para más detalles sobre Oracle In-Memory Advisor.

Se encuentran en disponibilidad dos “White papers” que recomendamos leer: Oracle Database In-Memory Advisor de octubre de 2014 y Oracle Database In-Memory Advisor Best practices publicado en Febrero 2015.

http://www.oracle.com/technetwork/database/in-memory/overview/twp-oracle-database-in-memory-2245633.html
http://www.oracle.com/technetwork/database/manageability/info/twp-in-memory-advisor-bp-2430474.pdf

“In-Memory Advisor” estima factores de mejora de rendimiento para procesamiento de “Analytics” basándose en lo siguiente:

    • Eliminación de esperas por E/S  del usuario, esperas de “Buffer cache Latch”
    • Ciertas mejoras de procesamiento en consultas relacionadas con tipos específicos de compresión.
    • Heurística del costo de descompresión por tipos de compresión específicos.
    • Selectividad del plan de ejecución, número de columnas en el “Result set”, etc.


Proceso para el uso de In-Memory Advisor
Paso 1: Descargar el asesor de In-Memory  según las instrucciones en la nota de MOS: 1965343.1
Paso 2: Identificar el SQL físico correspondiente al reporte por medio del mapeo desde la capa de presentación a la capa física.
Paso 3: A través del SQL físico identificar las operaciones de “Full table scan”subyacentes.

El resto de este artículo utiliza el reporte de EDI Queue como ejemplo de uso de este proceso.

  • Descargar e instalar In-Memory Advisor
    • Descargar imadvisor.zip  desde Oracle, copiarlo al servidor de base de datos y realizar la descompresión (unzip) del archivo.
    • Instalar utilizando SQLPLUS con privilegios de sysdba
              SQL> @instimadv.sql
      • Tiene actualmente una licencia  valida de Oracle Tuning Pack para esta base de datos (Y/N)?
      • Crear un nuevo usuario llamado IMADVISOR
      • Necesita proporcionar el string de conexión (entrada de TNSNAME)

Necesita especificar los usuarios que utilizaran esta herramienta para realizar tuning:
‘Por favor ingrese una  lista separada con coma de usuarios de base  de datos a los que se le desea conceder el privilegio de EXECUTE sobre el paquete DBMS_INMEMORY_ADVISOR, por ejemplo al usuario APD_STAR.
Usted podrá realizar posteriormente GRANT EXECUTE ON DBMS_INMEMORY_ADVISOR a usuarios adicionales si así es necesario.’

  • Ejecución de In-Memory Advisor
    • Ejecutar el script imadvisor_analyze_and_report.sql  con algún usuario que tenga otorgado privilegios de execute sobre el paquete DBMS_INMEMORY_ADVISOR.
 SQL> @imadvisor_analyze_and_report
 Specify the IM task name
 The IM Advisor generates a report as  imadvisor_<taskname>.html file
 in the current working directory
 The sql file is generated as imadvisor_sql_<taskname>.sql
 Enter value for im_task_name: test
 IM Task name Specified: test
 Enter begin time for report: …
 Enter value for begin_time: -1:30
 Report begin time specified: -1:30
 …
 Enter duration in minutes starting from begin time:
 Defaults to SYSDATE - begin_time
 Enter value for duration: 60
 Report duration specified:   60
 Using 2015-MAR-13 09:33:13.000000000 as report begin time
 Using 2015-MAR-13 10:33:13.000000000 as report end time
 IM Advisor: Adding Statistics..


  • Salida de In-Memory Advisor
    • imadvisor_taskname.html
      • Resumen del tiempo  total de base de datos analizado
      • Porcentaje de tiempo  de base de datos para procesamiento de Analytics
      • Tamaño de In-Memory vs el beneficio estimado
      • Recomendación de los principales objetos para ser ubicados en memoria
      • Tipo de compresión y beneficio estimado
    • imadvisor_taskname.sql



Del proceso finalmente se derivaran los cambios a realizar en scripts lo cual podrá ser aplicado por usted cuando asi lo considere conveniente.
Estimados lectores, esperamos que este artículo pueda ser de utilidad para sus implementaciones, técnicas y para investigación en general. Hasta el próximo artículo.
Saludos!
