Profile PL/SQL applications package DBMS_HPROF

Por Tércio Silva Costa
Publicado em Abril 2019

Revisado por Juan Pablo Guizado

Aqui, neste artículo, iremos demonstrar o uso da package DBMS_HPROF lançado na versão 11g, que faz o profile hierárquico. Antes da versão 11g se usava a package DBMS_PROFILER, mas que não capturava informações de maneira hierárquica, em que capturava apenas quanto tempo cada módulo gastou. O profiler hierárquico faz mais do que isto. Ele nos diz que programa invocou qual programa e quantas vezes essa rotina foi invocada, além de calcular o tempo gasto em cada chamada subprogramas dentro do subprogama. Dividindo as informações por programas, relação entre eles e também divide o tempo de execução do SQL e do PL/SQL.

O profile é um processo de duas etapas. Primeiro geramos a informação ou dados do processo e depois esses dados é analisado. Na fase de coletar os dados, o Oracle armazena todas essas informações em um arquivo de texto no O.S. em um formato raw. Na segunda parte o Oracle pega o conteúdo desse arquivo e armazena nas tabelas de profiler para depois o usuário analisar as informações e até mesmo criar um arquivo HTML com esses dados.

Para fazer o profile no Oracle, primeiro é preciso criar as tabelas que não vem instaladas por padrão, pode-se fazer isso por executar um script como sys, dbmshptab.sql, e logo após verificar os objetos criados como no exemplo abaixo.

$ sqlplus / as sysdba

SQL*Plus: Release 12.2.0.1.0 Production on Wed Jan 30 09:07:38 2019

Copyright (c) 1982, 2016, Oracle.  All rights reserved.


Connected to:
Oracle Database 12c Enterprise Edition Release 12.2.0.1.0 - 64bit Production

SQL> @?/rdbms/admin/dbmshptab.sql
drop table dbmshp_runs                   cascade constraints
           *
ERROR at line 1:
ORA-00942: table or view does not exist


drop table dbmshp_function_info          cascade constraints
           *
ERROR at line 1:
ORA-00942: table or view does not exist


drop table dbmshp_parent_child_info      cascade constraints
           *
ERROR at line 1:
ORA-00942: table or view does not exist


drop sequence dbmshp_runnumber
              *
ERROR at line 1:
ORA-02289: sequence does not exist



Table created.


Comment created.


Table created.


Comment created.


Table created.


Comment created.


Sequence created.

SQL> column object_name format a35
SQL> column obejct_type format a20
SQL> SELECT object_name, object_type
  2  FROM   dba_objects
  3  WHERE  object_name LIKE 'DBMSH%';

OBJECT_NAME                       OBJECT_TYPE
----------------------------------- -----------------------
DBMSHADOOPLIB                     LIBRARY
DBMSHP_FUNCTION_INFO              TABLE
DBMSHP_PARENT_CHILD_INFO          TABLE
DBMSHP_RUNNUMBER                  SEQUENCE
DBMSHP_RUNS                       TABLE
DBMSHSXP                          PACKAGE
DBMSHSXP                          PACKAGE BODY
DBMSHSXP_SQL_PROFILE_ATTR         VIEW
DBMSHSXP                          SYNONYM
DBMSHSXP_SQL_PROFILE_ATTR         SYNONYM

10 rows selected.

SQL>

Foram criadas 3 tabelas e uma sequence. Os outros objetos já existiam e a package estava inválida antes por não existir as tabelas no banco.

Será necessário dar os privilégios,SELECT, INSERT, nas tabelas e na sequence, bem como criar PUBLIC SYNONYMS para esses objetos, para que outros usuários, além do sys, possa utilizar o profiler. E claro, o privilégio de EXECUTE na package DBMS_HPROF.

Após isso devemos criar um directory para armazenar os dados em formato raw do profile. Lembrando que o usuário que executar a package deverá ter privilégios de read/write neste directório já que a package é executada em invoker rights.

$ mkdir -p /home/oracle/profiler
[oracle@oel76-lab1 ~]$ sqlplus / as sysdba

SQL*Plus: Release 12.2.0.1.0 Production on Wed Jan 30 10:06:49 2019

Copyright (c) 1982, 2016, Oracle.  All rights reserved.


Connected to:
Oracle Database 12c Enterprise Edition Release 12.2.0.1.0 - 64bit Production

SQL> CREATE DIRECTORY PROFILER_DIR AS '/home/oracle/profiler';

Directory created.

Agora, vamos criar alguns objetos que serão analisados com o profiler

sqlplus terciocosta

SQL*Plus: Release 12.2.0.1.0 Production on Mon Mar 4 17:30:35 2019

Copyright (c) 1982, 2016, Oracle.  All rights reserved.

Enter password:
Last Successful login time: Mon Mar 04 2019 17:21:46 -03:00

Connected to:
Oracle Database 12c Enterprise Edition Release 12.2.0.1.0 - 64bit Production

SQL> CREATE OR REPLACE PROCEDURE test IS
  2
  3  n NUMBER;
  4
  5  PROCEDURE subprg IS
  6  BEGIN
  7    SELECT COUNT(*) INTO n FROM hr.employees;
  8  END;
  9
 10  BEGIN
 11
 12  FOR idx IN 1..3 LOOP
 13    subprg;
 14  END LOOP;
 15
 16  END;
 17  /

Procedure created.

Agora vamos fazer o profiler da procedure pr1

SQL> BEGIN
  2  DBMS_HPROF.start_profiling('PROFILER_DIR','PROFILER_TESTE.txt');
  3  test;
  4  DBMS_HPROF.stop_profiling;
  5  END;
  6  /

PL/SQL procedure successfully completed.

SQL> exit
Disconnected from Oracle Database 12c Enterprise Edition Release 12.2.0.1.0 - 64bit Production

$ cat /home/oracle/profiler/PROFILER_TESTE.txt
P#V PLSHPROF Internal Version 1.0
P#! PL/SQL Timer Started
P#C PLSQL."TERCIOCOSTA"."TEST"::7."TEST"#980980e97e42f8ec #1
P#X 174
P#C PLSQL."TERCIOCOSTA"."TEST"::7."TEST.SUBPRG"#980980e97e42f8ec #5
P#X 19
P#C SQL."TERCIOCOSTA"."TEST"::7."__static_sql_exec_line7" #7."buc0ct9v58ufn"
P#! SELECT COUNT(*) FROM HR.EMPLOYEES
P#X 1349
P#R
P#X 22
P#R
P#X 2
P#C PLSQL."TERCIOCOSTA"."TEST"::7."TEST.SUBPRG"#980980e97e42f8ec #5
P#X 7
P#C SQL."TERCIOCOSTA"."TEST"::7."__static_sql_exec_line7" #7."buc0ct9v58ufn"
P#! SELECT COUNT(*) FROM HR.EMPLOYEES
P#X 54
P#R
P#X 3
P#R
P#X 0
P#C PLSQL."TERCIOCOSTA"."TEST"::7."TEST.SUBPRG"#980980e97e42f8ec #5
P#X 1
P#C SQL."TERCIOCOSTA"."TEST"::7."__static_sql_exec_line7" #7."buc0ct9v58ufn"
P#! SELECT COUNT(*) FROM HR.EMPLOYEES
P#X 39
P#R
P#X 2
P#R
P#X 2
P#R
P#C PLSQL."SYS"."DBMS_HPROF"::11."STOP_PROFILING"#980980e97e42f8ec #453
P#R
P#! PL/SQL Timer Stopped

O trecho de código acima, o profiler foi iniciado, executamos a procedure e depois parei o profiler. Após isso eu saí da ferramenta SQL*PLUS, verifiquei que o arquivo no diretório foi criado e logo após imprime na tela o conteúdo do arquivo, que não é muito significante ou utilizável, mas tem alguma lógica, e podemos verificar alguns identificadores, conforme lista abaixo.

P#V – Banner PLSHPROF com o número de versão.
P#C – Chamada a um subprograma
P#R – Retorno do subprograma
P#X – Tempo utilizado entre o evento anterior e o próximo
P#! – Comentário
E para cada chamada a subprograma, o profiler adiciona as seguintes informações:

Namespace ao qual o subprograma pertence, que pode ser PL/SQL ou SQL.
Nome do módulo PL/SQL
Tipo do módulo PL/SQL, que é um número inteiro que representa módulos como procedures, functions e package.
Nome do subprograma.
Valor hexadecimal que representa o MD5 da assinatura do subprograma
E o número da linha em que o subprograma é definido.
Para entender melhor a lista acima, vamos ver na prática o output do profiler feito anteriormente:

P#C PLSQL.”TERCIOCOSTA”.”TEST”::7.”TEST.SUBPRG”#980980e97e42f8ec #5

Namespace: PLSQL
Módulo PL/SQL: terciocosta.test
Tipo do módulo PL/SQL: 7 (representando uma procedure)
Nome do módulo PL/SQL test.subprg
Valor hexadecimal: #980980e97e42f8ec
Linha: 5

__plsql_vm – Chamada ao vitual machine PL/SQL
__anonymous_block – Bloco anônimo
__pkg_init – Execução do bloco de inicialização da package
__dyn_sql_exec_line# - Instrução dinâmica SQL executada na linha informada
__sql_fetch_line# - SQL fetch na linha informada.

Agora vamos para a segunda parte que seria analisar esses dados. Primeiro, vamos fazer o Oracle inserir esses dados nas tabelas que criamos no início do post.

SQL> DECLARE
  2  v_id NUMBER;
  3  BEGIN
  4  v_id := DBMS_HPROF.analyze(location => 'PROFILER_DIR',
  5                             filename => 'PROFILER_TESTE.txt',
  6                             run_comment => 'Profiler teste do blog
  oraclepress.wordpress.com by Tercio Costa');
  7   dbms_output.put_line('RUN_ID: '||v_id);
  8  END;
  9  /
RUN_ID: 1

PL/SQL procedure successfully completed.

Após isso, as tabelas do profiler já foram preenchidas com as informações necessárias. Na tabela runs podemos ver cada profiler executado.

SELECT *
  2  FROM   dbmshp_runs;

     RUNID
----------
RUN_TIMESTAMP
---------------------------------------------------------------------------
TOTAL_ELAPSED_TIME
------------------
RUN_COMMENT
--------------------------------------------------------------------------------
         1
02-FEB-19 01.37.26.005460 AM
               826
Profiler teste do blog oraclepress.wordpress.com by Tercio Costa

Como foi executado apenas uma vez o profiler, a tabela tem apenas uma linha. Agora vamos ver informações sobre o profiler com ID 1.

SQL> SELECT fi.symbolid,
  2       fi.function,
  3       fi.line#,
  4       fi.subtree_elapsed_time  AS SUBTREE_TIME,
  5       fi.function_elapsed_time AS FUNCTION_TIME,
  6       fi.calls
  7  FROM   dbmshp_function_info fi
  8  WHERE  fi.runid = 1;

  SYMBOLID FUNCTION                   LINE# SUBTREE_TIME FUNCTION_TIME CALLS
---------- ----------------------- ---------- ------------ ------------- -----
         1 STOP_PROFILING               453     0           0   1
         2 TEST                         1       1674         178   1
         3 TEST.SUBPRG                  5       1496          54   3
         4 __static_sql_exec_line7      7       1442        1442   3

SQL> SELECT pc.parentsymid,
  2         pc.childsymid
  3  FROM   dbmshp_parent_child_info pc
  4  WHERE  pc.runid = 1;

PARENTSYMID CHILDSYMID
----------- ----------
          2      3
          3      4

SQL>

A tabela DBMSHP_FUNCTION_INFO contêm informações sobre os programas executados, além de quantas vezes foram executados e também o tempo que levou. Já na tabela DBMSHP_PARENT_CHILD_INFO, contem informações sobre que programa invocou qual sobprograma. Que no caso nos mostra que o programa 2 chamou o programa 3 e o 3 chamou o 4. Podemos ver esses IDs na tabela DBMSHP_FUNCTION_INFO na coluna SYMBOLID. Com respeito ao tempo, a coluna FUNCTION_ELAPSED_TIME nos mostra o tempo que levou para executar o bloco em questão, e já a coluna SUBTREE_ELAPSED_TIME nos mostra o tempo total, inclusive o tempo gasto nos subprogramas invocados.

Agora, para finalizar, vamos ver o utilitário PLSHPROF, que gera um HTML do profiler executado. Veja como é simples criar esse arquivo HTML logo abaixo

$ plshprof -output hprof PROFILER_TESTE.txt
PLSHPROF: Oracle Database 12c Enterprise Edition Release 12.2.0.1.0 - 64bit Production
[4 symbols processed]
[Report written to 'hprof.html']

Agora, vamos abrir o arquivo hprof.html no nosso browser, o Google Chorme no caso:

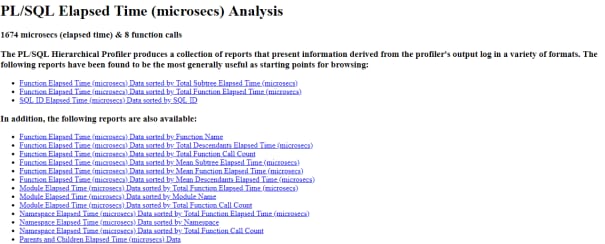

Início da página, com os links para as demais áreas da página.

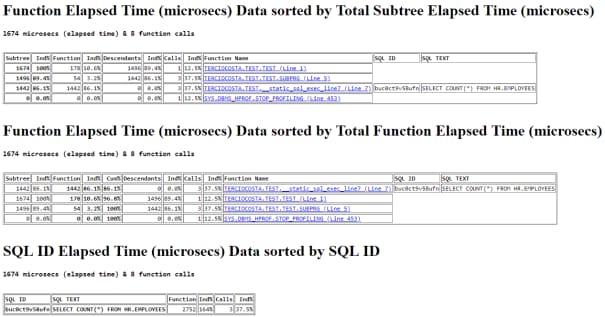

Exemplo das primeiras partes do arquivo com as informações do profiler
